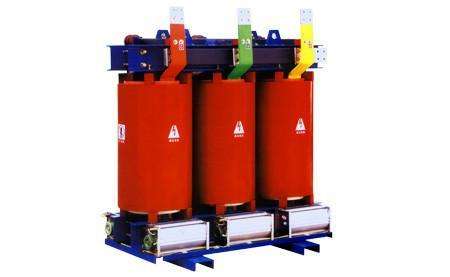

用SCB11干式變壓器建立新的中線-接地就可解除電網中共模干擾和其它中線的困擾，SCB11干式變壓器將三線△接線轉換為四線Yo系統，加屏蔽就進一步免除了由變壓器內部耦合的高頻脈沖干擾和噪音，雖然有屏蔽的SCB11干式變壓器對各種N-G來的干擾(脈沖和高頻噪聲)能有效防止，但變壓器必須正確妥善接地，十分嚴格，否則抗共模干擾將無效果。

　　特性優點：

　　高度隔離

　　N-G性能良好

　　高度共模干擾抑制

　　將△轉換為Y或Y至△

　　電壓抽頭容易轉換

　　按用戶的特殊性能要求設計

　　應用：

　　加裝在穩壓電源的輸入或輸出端

　　需要隔離和屏蔽的任何系統

　　技術指標

　　1 輸入額定電壓：220V、240V、380V、400V、415V、460V、480V(特殊電壓可定做)

　　2輸出電壓：三相200V、208V、220、240V、380V、400V、415V、440V、460V、480V、 660V、690V、1140V(特殊電壓可定做)

　　3工作頻率：50Hz-60Hz

　　4效率：≥98%

　　5溫升：<65℃

　　6波形畸變：<0.1%

　　7絕緣強度：3000V， 1分鐘無擊穿

　　8 絕緣電阻：繞阻對地絕緣電阻 三相 ≥3.8M歐米茄; 單相 ≥2.2M歐米茄

　　使用條件

　　1 適用海拔高度：≤5000m

　　2 環境溫度：-15℃～+40℃

　　3 相對濕度：≤85%

　　4 安裝場所應無嚴重影響穩壓器絕緣強度的氣體，蒸汽，化學性沉積，污垢，導電塵埃及無其他易爆易燃易腐蝕的物質。

　　5 凡不符合上述使用條件的，應與我們協商確定。

　　SCB11干式變壓器加裝在穩壓電源的典型應用

　　一、在電源輸入端接入SCB11干式變壓器(三角/星形)

　　1、若電網三次諧波和干擾信號比較嚴重，采用△/YoSCB11干式變壓器，可以去掉三次諧波和減少干擾信號。

　　2、可以采用△/YoSCB11干式變壓器產生新的中性線，使設備與電網中性線無關，避免由于電網中性線不良造成設備運行不正常。

　　3、非線性負載引起的電流波形畸變(如三次諧波)可被隔離而不污染電網。

　　二、在電源輸出端接入SCB11干式變壓器(星形/三角)

　　1、防止非線性負載的電流畸變，影響到穩壓電源的正常工作及反回到電網，起到凈化電網的作用。

　　2、非線性負載電流的畸變影響取樣的準確性，可以在Yo/△SCB11干式變壓器輸入端采樣，得到能反應實際情況的控制信號，使穩壓電源控制正常。

　　3、若負載不平衡，采用Yo/△也不影響穩壓電源的正常工作。
