SCB13干式變壓器技術規格書

　　一、產品概述

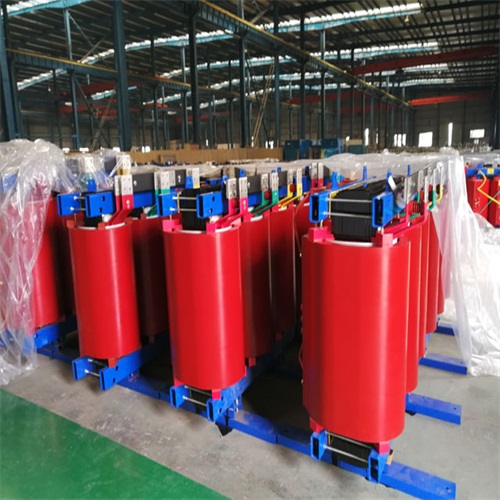

　　SCB13干式變壓器是一種高效、節能的電力變壓器，采用環氧樹脂澆注工藝，具有安全阻燃、防火防爆、無污染、免維護等特點，可直接安裝在負荷中心，適用于城市電網、工業園區、高層建筑、醫院、購物中心等對防火要求高、防爆、防潮的重要場所。

　　二、技術參數

　　額定容量：30KVA、50KVA、80KVA、100KVA、160KVA、200KVA、250KVA、315KVA、400KVA、500KVA、630KVA、800KVA、1000KVA、1250KVA、1600KVA、2000KVA、2500KVA等。

　　額定電壓：

　　高壓側：10kV、6kV、6.3kV等，分接范圍通常為±2×2.5%或±5%。

　　低壓側：0.4kV(400V)，可定制其他電壓等級。

　　額定電流：根據容量和電壓計算，例如2000KVA/10/0.4kV變壓器的高壓側額定電流約為115.5A，低壓側額定電流約為2886.8A。

　　相數：三相。

　　頻率：50Hz(中國標準)，可選60Hz。

　　絕緣等級：F級或H級，其中F級絕緣耐熱等級為155℃，H級為180℃。

　　冷卻方式：

　　自然空氣冷卻(AN)：適用于負載較輕的場合。

　　強迫風冷(AF)：通過安裝冷卻風機提高散熱能力，可在120%額定負載下運行。

　　聯結組標號：常見為Dyn11或Yyn0。

　　短路阻抗：通常為4%至6%。

　　空載損耗和負載損耗：符合GB 20052《三相配電變壓器能效限定值及能效等級》標準，SCB13型較SCB10型空載損耗降低約45%，負載損耗降低約25%。

　　局部放電量：在1.3倍額定電壓下，局部放電量小于10pC。

　　絕緣水平：

　　高壓側工頻耐壓：35kV(1分鐘)。

　　高壓側雷電沖擊耐壓：75kV。

　　低壓側絕緣水平：3kV(1分鐘)。

　　防護等級：IP00、IP20、IP23等，可根據需求定制。

　　聲級水平：比JB/T10088-2016標準低10-15dB。

　　三、結構特點

　　線圈：

　　高壓繞組采用優質銅帶或銅導線，層間使用玻璃纖維和環氧樹脂絕緣材料，整體澆注。

　　低壓繞組采用銅箔繞制，電導率高，端部漏磁小，抗短路能力強。

　　鐵芯：

　　采用優質晶粒取向冷軋硅鋼片，45度全斜多階梯接縫，表面涂覆樹脂絕緣涂層，降低空載損耗和噪聲。

　　溫控系統：

　　配備智能溫控儀，實時監測繞組溫度。

　　風機自動啟停控制：當低壓線圈溫度達到100℃時啟動風機，80℃時關閉。

　　超溫報警：130℃時輸出報警信號。

　　超溫跳閘：150℃時切斷電源。

　　外殼：

　　材質：鋁合金、冷軋鋼板或不銹鋼。

　　防護等級：IP20、IP23等，可定制。

　　結構：組裝式設計，便于拆卸和維護。

　　四、執行標準

　　標準：

　　GB 1094.11-2007《干式電力變壓器》

　　GB/T 10228-2008《干式電力變壓器技術參數和要求》

　　GB 1094.10-2003《電力變壓器第3部分：絕緣水平、絕緣試驗和外絕緣空氣間隙》

　　GB 6450-1986《干式電力變壓器》

　　行業標準：

　　JB/T 10008-2004《6~500KV級變壓器聲級》

　　JB/T 56009-1998《干式電力變壓器產品質量分等》

　　國際標準：

　　IEC 60076《電力變壓器》

　　IEC 60726《干式變壓器》

　　五、安裝與使用條件

　　海拔：不超過1000米，超過時需降容使用。

　　環境溫度：更高不超過40℃，更低不低于-25℃(具體根據型號調整)。

　　相對濕度：日平均不超過95%，月平均不超過90%。

　　安裝場所：無嚴重振動、無爆炸性介質，且空氣中不含有腐蝕性氣體。

　　六、維護與保養

　　定期檢查：

　　檢查變壓器運行聲音是否正常。

　　檢查溫控系統是否正常工作。

　　檢查風機運轉是否靈活，有無異常振動。

　　清潔：

　　定期清理變壓器表面灰塵，保持通風口暢通。

　　緊固檢查：

　　定期檢查接線端子是否松動，確保電氣連接可靠。

　　絕緣電阻測試：

　　每年至少進行一次絕緣電阻測試，確保絕緣性能良好。

　　七、質保與服務

　　質保期：通常為1年，質保期內免費提供維修和更換服務。

　　售后服務：

　　提供24小時技術支持。

　　接到用戶通知后，8小時內響應，必要時48小時內到達現場。
