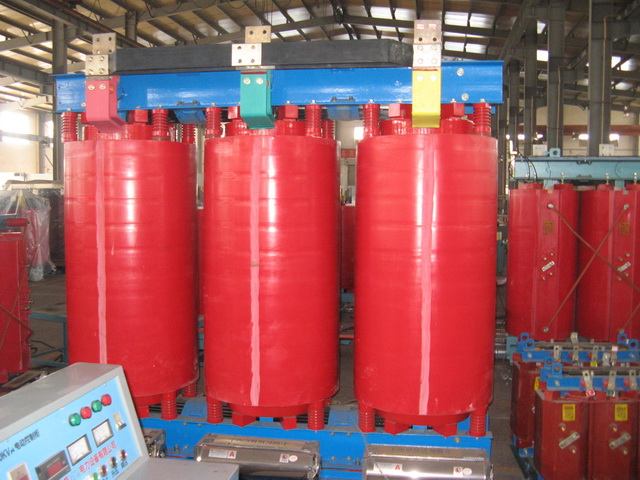

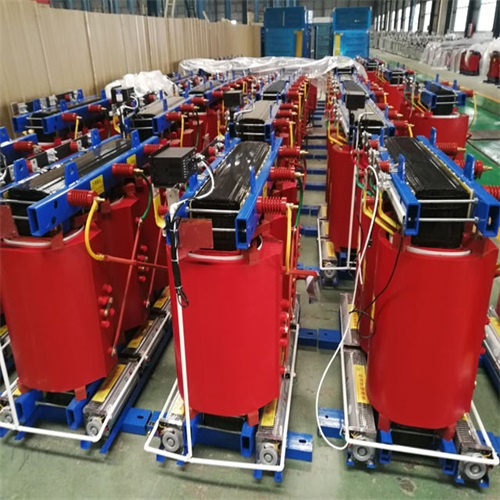

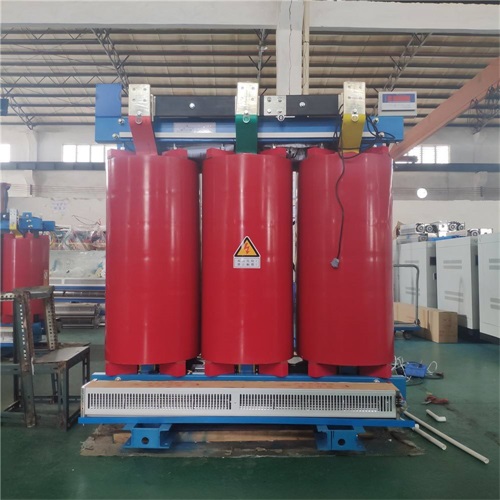

SCB10-500干式變壓器
本系列產品采用薄層環氧樹脂澆注來包封高、低壓繞組的干式變壓器，設計合理，工藝先進，局部放電量小、噪音低,具有阻燃、自熄、防潮、散熱性好，免維護，無污染等特點。
鐵芯及夾件表面經防護樹脂特殊處理，外形美觀。低壓箔繞，高壓采用分段多層圓筒式結構，使之安匝分布平衡，漏磁小，機械強度高，抗短路能力強。
配置的低噪音冷卻風機及智能溫控儀使產品具有故障、超溫報警、啟停保護，并可實行微電腦遠程監控功能。
美...
咨詢熱線：0635-8252188/13806350610

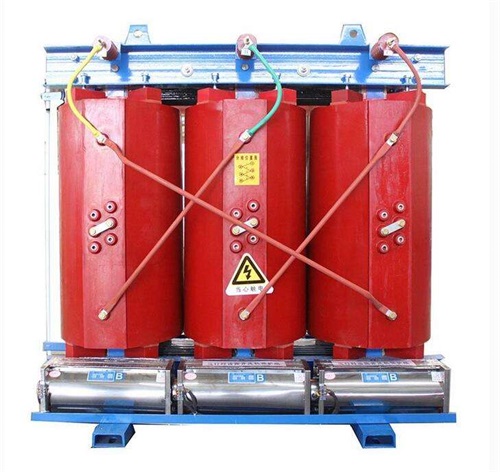

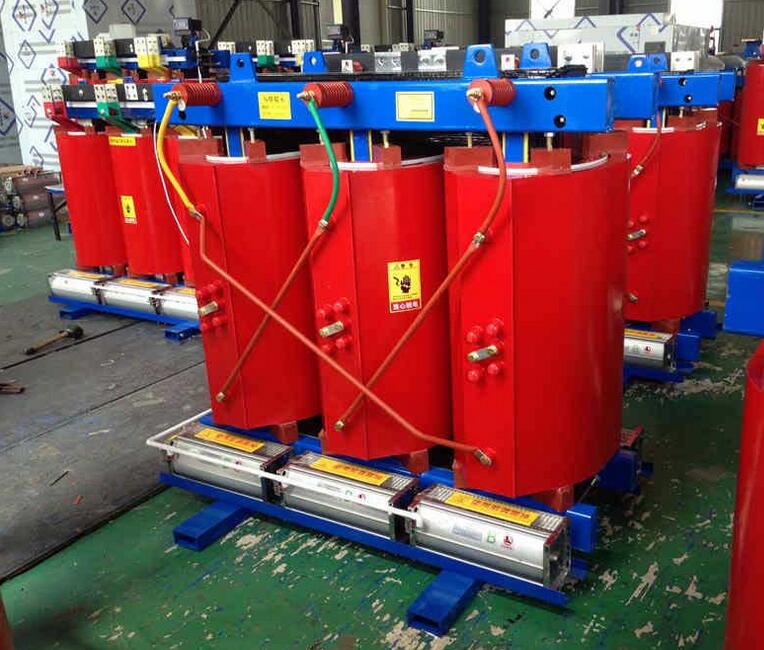

- 產品介紹
本系列產品采用薄層環氧樹脂澆注來包封高、低壓繞組的干式變壓器，設計合理，工藝先進，局部放電量小、噪音低,具有阻燃、自熄、防潮、散熱性好，免維護，無污染等特點。
鐵芯及夾件表面經防護樹脂特殊處理，外形美觀。低壓箔繞，高壓采用分段多層圓筒式結構，使之安匝分布平衡，漏磁小，機械強度高，抗短路能力強。
配置的低噪音冷卻風機及智能溫控儀使產品具有故障、超溫報警、啟停保護，并可實行微電腦遠程監控功能。
美觀耐用的不銹鋼外殼，對變壓器作進一步的安全保護，防護等級達IP20及IP23。★IP20可防直徑大于12m固體導物進入,為帶電部分提供安全屏障；
★：Ip23兼具防止與垂直線成60℃角以內的水滴進入，可于戶外運行，但Ip23外殼會使變壓器冷卻
能力下降，容量較小的下降約5％，容量較大的約10％。另外,可提供設計其他防護等級或材料的保護外殼。該系列變壓器可直
接安裝于負荷中心，適用于高層建筑、機場、碼頭、電廠、住宅小區或成套變電站等各種場所。
執行標準
GB6450-1986 GB/T10228-1997
GB/T1094-1996 GB4208-1993
根據用戶要求可提供在特殊使用條件下運行的變壓器。
正常使用條件
1.海拔高度不超過1000m
戶內
2.環境溫度：更高氣溫+40℃
3.更高日平均氣溫+30℃
4.更高年平均氣溫+20℃
5.更低氣溫-5℃
10kV級SCB10系列
|
額定容量 (kVA) |
電壓組合(kV） |
聯結 組 標號 |
短路 阻抗 (%) |
損耗(kW) |
空載 電流 (%) |
重量 (kg) |
外形尺寸(mm) 長(L)×寬(B)×高(H) |
規矩(mm) 縱向×橫向 |
保護外殼尺寸(mm) 長(L)×寬(B)×高(H) |
|||
|
高 壓 |
分接 范圍 |
低 壓 |
空 載 |
負 載 |
||||||||
| 30 |
11 10.5 10 6.3 6 |
±5% 或 ±2× 2.5% |
0.4 | Yyn0 | 4.0 | 0.195 | 0.71 | 2.5 | 340 | 780×450×790 | 400×400 | 900×900×1080 |
| 50 | 0.275 | 0.950 | 2.2 | 430 | 840×450×855 | 1000×900×1150 | ||||||
| 80 | 0.375 | 1.385 | 2.1 | 560 | 900×600×885 | 550×550 | 1060×1000×1180 | |||||
| 100 | 0.405 | 1.580 | 1.9 | 720 | 920×600×900 | 1080×1000×1200 | ||||||
| 125 | 0.475 | 1.895 | 1.8 | 830 | 980×600×960 | 1140×1000×1260 | ||||||
| 160 | 0.550 | 2.140 | 1.8 | 940 | 1040×710×1000 | 660×660 | 1240×1050×1300 | |||||
| 200 | 0.630 | 2.540 | 1.6 | 1250 | 1070×710×1200 | 1270×1050×1450 | ||||||
| 250 | 0.730 | 2.770 | 1.5 | 1450 | 1140×710×1245 | 1340×1050×1550 | ||||||
| 315 | 0.890 | 3.485 | 1.4 | 1600 | 1180×710×1300 | 1360×1050×1600 | ||||||
| 400 | 0.990 | 4.010 | 1.4 | 1980 | 1380×960×1425 | 820×910 | 1540×1150×1720 | |||||
| 500 | 1.175 | 4.910 | 1.3 | 2300 | 1400×960×1515 | 1570×1150×1810 | ||||||
| 630 | 1.360 | 5.910 | 1.3 | 2570 | 1440×960×1595 | 1610×1150×1900 | ||||||
| 630 |
Yyn0 或 Dyn11 |
6 | 1.315 | 5.995 | 1.2 |
2550 |
1500×960×1405 | 1660×1150×1700 | ||||
| 800 | 1.540 | 6.990 |
1.2 |
2810 | 1560×960×1575 | 1680×1150×1870 | ||||||
| 1000 | 1.790 | 8.170 | 1.1 | 3210 | 1640×960×1685 | 1750×1200×1980 | ||||||
| 1250 | 2.115 | 9.750 | 1.1 | 3400 | 1700×1255×1815 | 1070×1205 | 1850×1400×2120 | |||||
| 1600 | 2.480 | 11.800 | 1.0 | 4150 | 1800×1255×1980 | 1920×1400×2280 | ||||||
| 2000 | 3.360 | 14.535 | 0.9 | 5600 | 1940×1255×2110 | 2050×1450×2420 | ||||||
| 2500 | 4.050 | 17.270 | 0.8 | 6300 |
2060×1255×2350 |
2170×1450×2750 | ||||||
注：本表之外的規格和特殊要求可聯系洽談。
