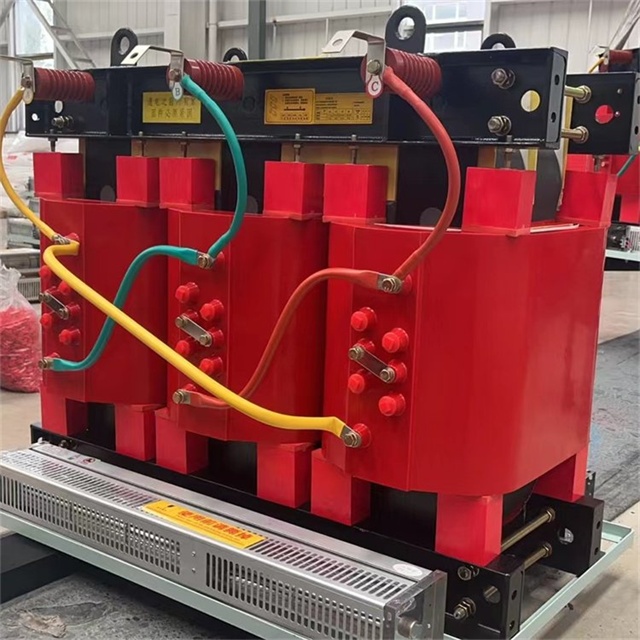

SCB18干式變壓器是三相環氧樹脂澆注干式變壓器(“SCB”中，S=三相，C=環氧樹脂澆注，B=箔式繞組，18=損耗等級)，其風機的核心作用是強制風冷(AF)，當變壓器負載升高、繞組溫度超過設定閾值時，風機啟動輔助散熱;若風機跳閘，本質是保護回路或設備自身出現異常，需從“保護邏輯、設備故障、外部條件”三個維度排查。

　　一、先明確：風機跳閘的核心意義

　　SCB18干式變壓器的風機與溫控器(如BWY803系列) 聯動，屬于“溫度保護+設備自保護”雙重控制：

　　正常邏輯：繞組溫度達60℃(啟動閾值，可設定) 時，溫控器輸出信號啟動風機;溫度降至40℃(停止閾值) 時，風機停運。

　　跳閘邏輯：若風機自身故障(如電機過流)、溫控器誤動作、或變壓器本體過熱(遠超保護閾值)，風機控制回路的斷路器/接觸器會觸發跳閘，避免“散熱失效→繞組過熱燒毀”或“風機故障擴大”。

　　二、SCB18風機跳閘的5大核心原因(按排查優先級排序)

　　1. 風機自身故障(最常見)

　　風機是易損件，長期運行后機械或電氣部件易失效，直接導致跳閘：

　　電機過流/燒毀：風機電機繞組短路、接地，或軸承磨損導致堵轉，引發電機電流超過額定值(通常風機電機額定電流1~5A，視功率而定)，控制回路的熱繼電器或微型斷路器(MCB) 跳閘。

　　機械卡阻：風機葉片積灰過多、被異物卡住，或電機軸承缺油卡死，導致風機無法運轉，電機負載驟增觸發過流保護。

　　風機內部保護動作：部分高端風機自帶“過溫保護”(如PTC熱敏電阻)，當電機溫度超過120℃時，內部保護開關斷開，觸發跳閘。

　　2. 溫控器及控制回路故障

　　溫控器是風機的“指令中樞”，其信號異常或回路接線問題會直接導致風機誤跳閘：

　　溫控器誤動作：溫控器內部芯片故障、溫度傳感器(鉑電阻PT100)漂移，誤檢測到“繞組超溫”，強制切斷風機電源(實際溫度未超標)。

　　控制回路接線問題：

　　溫控器到風機的控制線(如RVV2×1.5)松動、氧化，或端子排接觸不良，導致信號中斷;

　　風機電源回路(如AC220V/380V)接線虛接，電壓波動過大(如低于額定值10%)，風機啟動時欠壓跳閘。

　　接觸器/繼電器故障：風機控制回路的交流接觸器(如CJX2系列)觸點燒蝕、線圈斷線，無法保持吸合，導致風機運行中突然跳閘。

　　3. 變壓器本體過熱(保護聯動跳閘)

　　若變壓器自身過熱，即使風機正常，溫控器也可能觸發“超溫跳閘”(優先切斷風機，避免無效散熱)，本質是“變壓器故障導致的風機連帶跳閘”：

　　長期過載：變壓器實際負載超過額定容量(如1000kVA變壓器帶1200kVA負載)，繞組銅損、鐵芯鐵損驟增，溫度超過150℃(高溫報警) 或180℃(超溫跳閘)，溫控器切斷風機并觸發整體保護。

　　繞組/鐵芯故障：繞組絕緣老化、局部短路(如澆注層開裂導致匝間短路)，或鐵芯多點接地、硅鋼片疊片松動，導致局部過熱，溫度傳感器檢測到異常后聯動跳閘。

　　4. 電源系統異常

　　風機電源(通常取自變壓器低壓側或獨立配電箱)不穩定，導致風機無法正常運行：

　　電壓異常：電源電壓過高(超過額定值10%)或過低(低于額定值15%)，風機電機轉矩不足，電流異常升高觸發過流保護;

　　電源缺相：若風機為三相電機(大功率風機常用)，電源缺相導致電機三相電流不平衡，繞組過熱，熱繼電器跳閘。

　　5. 外部干擾或誤操作

　　電磁干擾：變壓器附近有強電磁設備(如變頻器、電焊機)，干擾溫控器信號，導致誤跳閘;

　　人為誤操作：誤碰風機控制回路的斷路器、或誤修改溫控器設定值(如將停止閾值設為高于啟動閾值)，導致邏輯混亂。

　　三、分步排查與解決流程(必須先做安全措施!)

　　前提：安全

　　SCB18干式變壓器通常用于10kV/0.4kV系統，排查前需：

　　1. 斷開變壓器高壓側斷路器，掛“禁止合閘”警示牌;

　　2. 驗電確認低壓側無電后，斷開風機電源回路的斷路器;

　　3. 由持證高壓電工操作，避免觸電或設備誤動。

　　步驟1：初步判斷——從溫控器和跳閘狀態入手

　　1. 查看溫控器顯示：

　　若顯示“過溫報警”“傳感器故障”，優先排查溫控器和傳感器;

　　若顯示正常(溫度30~50℃)，優先排查風機自身和控制回路。

　　2. 檢查風機斷路器/熱繼電器：

　　若斷路器(MCB)跳閘，嘗試合閘：若合閘后立即跳閘，說明存在短路或嚴重過流(如電機燒毀);若能合閘，可能是瞬時干擾或誤動作。

　　若熱繼電器跳閘，手動復位后觀察：若復位后仍跳閘，需檢測風機電機電流。

　　步驟2：排查風機自身(最直接)

　　1. 外觀檢查：

　　清除風機葉片上的積灰、異物，檢查葉片是否變形、松動;

　　用手轉動風機軸(斷電狀態)，若手感卡頓、有異響，說明軸承缺油或磨損，需更換軸承(型號如6202)。

　　2. 電氣檢測(用萬用表/搖表)：

　　測電機繞組通斷：斷開電機接線，測三相繞組(U1U2、V1V2、W1W2)電阻，若某相電阻無窮大，說明繞組斷線;若電阻遠小于正常值(如額定10Ω，實測1Ω)，說明繞組短路。

　　測電機絕緣：用500V搖表測繞組對地絕緣電阻，若小于0.5MΩ，說明繞組接地(需更換電機)。

　　步驟3：排查溫控器及控制回路

　　1. 溫控器檢測：

　　校準溫度：用標準溫度計對比溫控器顯示值，若誤差超過±5℃，需重新校準或更換溫控器;

　　測試信號輸出：將溫控器設為“手動模式”，強制啟動風機，若風機不轉，測溫控器輸出端子(如13、14腳)是否有電壓(AC220V/380V)，無電壓則溫控器故障。

　　2. 控制回路接線：

　　檢查端子排(如變壓器頂部的溫控器端子、風機接線盒)，緊固松動的接線，更換氧化、燒蝕的端子;

　　用萬用表通斷檔測控制線(溫控器→風機)，若不通，說明導線斷線，需更換。

　　步驟4：排查變壓器本體及負載

　　1. 檢查負載：

　　查看低壓側配電柜的電流表，確認變壓器負載率(實際電流/額定電流)是否超過，若長期過載，需減少負載(如切除部分次要負荷)。

　　2. 檢查變壓器本體：

　　觀察繞組表面：若有變色、焦糊味，或澆注層開裂，說明繞組局部過熱，需聯系廠家檢修;

　　測繞組直流電阻：用直流電橋測三相繞組電阻，若三相不平衡率超過2%，說明繞組存在短路或接觸不良。

　　步驟5：排查電源系統

　　用萬用表測風機電源電壓，確認是否在額定值范圍內(AC220V±10%或AC380V±10%);

　　若為三相風機，測三相電壓是否平衡，排除缺相問題(三相電壓差應≤5%)。

　　四、常見問題的解決措施

跳閘原因	解決措施
風機電機燒毀 / 短路	更換同型號風機電機（注意功率、電壓匹配）
風機軸承卡阻	加注潤滑脂（如鋰基潤滑脂），或更換軸承
溫控器誤動作 / 傳感器故障	校準溫控器，或更換 PT100 溫度傳感器
控制回路接線松動	緊固端子，更換破損導線
變壓器過載	減少負載，或更換更大容量的變壓器
電源缺相 / 電壓異常	排查低壓配電系統，修復缺相問題，穩定電壓

　五、后續注意事項

　　1. 排查修復后，需進行試運行：合閘后觀察1~2小時，監測風機運轉是否平穩(無異響、無抖動)、溫控器顯示是否正常、電流是否在額定范圍內。

　　2. 定期維護：每3~6個月清理風機葉片積灰，檢查軸承潤滑情況;每年校準一次溫控器，確保溫度檢測精度。

　　3. 若排查后仍頻繁跳閘，或發現繞組變色、絕緣異味，需立即停機，聯系變壓器廠家(如順鈉、特變電工)技術人員，避免故障擴大。
