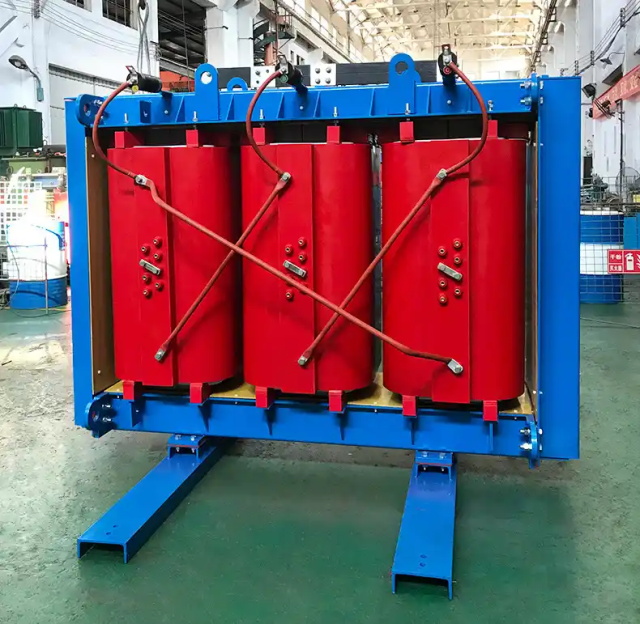

SCB18干式變壓器的繞組阻值范圍受容量、電壓等級、繞組材料(銅)、溫度等因素影響，具體數值需結合設備型號和實際測試條件綜合判斷。以下是關鍵參數和技術要點：

　　一、阻值范圍的核心依據

　　1. 標準與行業規范

　　直流電阻不平衡率：根據GB/T 1094.112022《電力變壓器 第11部分：干式變壓器》及GB/T 64512015《油浸式電力變壓器技術參數和要求》，三相繞組直流電阻不平衡率需滿足：

　　相間(有中性點引出時)：≤2%(更大值最小值)/平均值;

　　線間：≤1%(適用于無中性點引出的繞組)。

　　絕緣電阻：F級絕緣在20℃時≥300MΩ，H級絕緣≥500MΩ(用2500V兆歐表測量)。

　　2. 繞組結構與材料特性

　　高壓繞組：通常采用銅導線繞制，阻值較高(因匝數多、線徑細)，10kV級SCB18的高壓繞組阻值一般在0.1~10Ω之間(具體與容量成反比，如1000kVA約0.1Ω，100kVA約1~2Ω)。

　　低壓繞組：采用銅箔繞制(低損耗設計)，阻值極低(因匝數少、線徑粗)，0.4kV級低壓繞組阻值通常在0.001~0.1Ω之間(如1000kVA約0.01Ω，100kVA約0.05Ω)。

　　二、典型容量的阻值參考范圍(20℃)

額定容量（kVA）	高壓側（10kV）阻值范圍	低壓側（0.4kV）阻值范圍
100	1.0~2.0Ω	0.04~0.08Ω
250	0.5~1.0Ω	0.02~0.04Ω
500	0.2~0.5Ω	0.01~0.02Ω
1000	0.1~0.2Ω	0.005~0.01Ω
2000	0.05~0.1Ω	0.002~0.005Ω

　注：以上數據為經驗值，實際阻值需以廠家技術手冊為準(如江蘇恒通通用電氣的SCB181000kVA，10kV/0.4kV規格的高壓繞組阻值約0.12Ω，低壓繞組約0.008Ω)。

　　三、溫度對阻值的影響及換算

　　1. 溫度系數

　　銅導體的電阻溫度系數為0.00393/℃(即每升高1℃，電阻增加0.393%)。

　　例如：20℃時測得高壓繞組阻值為0.1Ω，若實際運行溫度為75℃，換算后阻值為：

　　\[

　　R_{75℃} = R_{20℃} \times \frac{234.5 + 75}{234.5 + 20} \approx 0.1 \times 1.22 = 0.122Ω

　　\]

　　2. 測試要求

　　出廠試驗時，阻值需換算至參考溫度75℃(GB/T 1094.12013規定);

　　現場測試若溫度與出廠報告差異超過±5℃，需重新換算后對比。

　　四、關鍵注意事項

　　1. 不平衡率超標風險

　　若三相阻值不平衡率>2%，可能原因包括：

　　繞組焊接不良(如引線虛焊、匝間短路);

　　分接開關接觸不良(有載調壓型);

　　繞組局部變形或材料缺陷。

　　需立即排查，避免運行中局部過熱導致絕緣老化。

　　2. 絕緣電阻與直流電阻的區別

　　直流電阻：反映繞組導體本身的電阻值，用于評估導電連續性;

　　絕緣電阻：反映繞組對地或相間的絕緣性能，用于評估絕緣老化程度(如F級絕緣低于300MΩ需檢修)。

　　五、測試方法與工具

　　1. 直流電阻測量

　　使用直流電阻測試儀(如型號：HTZZ10A)，采用恒流源法(電流≥1A，確保精度);

　　測試前需放電10分鐘以上，避免繞組電感影響讀數。

　　2. 絕緣電阻測量

　　使用2500V兆歐表，分別測量高壓對地、低壓對地、高低壓之間的絕緣電阻，持續1分鐘后讀數。

　　六、與同類產品的對比

型號	容量（kVA）	高壓側阻值（10kV）	低壓側阻值（0.4kV）	不平衡率（%）
SCB10	1000	0.15Ω	0.012Ω	≤1.5
SCB14	1000	0.13Ω	0.010Ω	≤1.2
SCB18	1000	0.12Ω	0.008Ω	≤1.0

　注：SCB18因采用更薄硅鋼片、優化繞組結構，阻值比SCB10降低約20%，不平衡率控制更嚴格。

　　七、數據獲取與驗證

　　1. 出廠報告：直接查閱變壓器附帶的《出廠試驗報告》，其中包含各繞組在75℃時的阻值及不平衡率。

　　2. 廠家咨詢：若需數據，可聯系制造商(如順鈉電氣、特變電工)提供具體型號的技術參數。

　　3. 現場驗證：定期(每年1次)測量阻值并與歷史數據對比，若變化超過5%，需排查是否存在接觸不良或導體老化。

　　通過以上分析，可結合具體型號和測試條件確定SCB18干式變壓器的阻值范圍，并通過溫度換算和不平衡率評估設備健康狀態。
