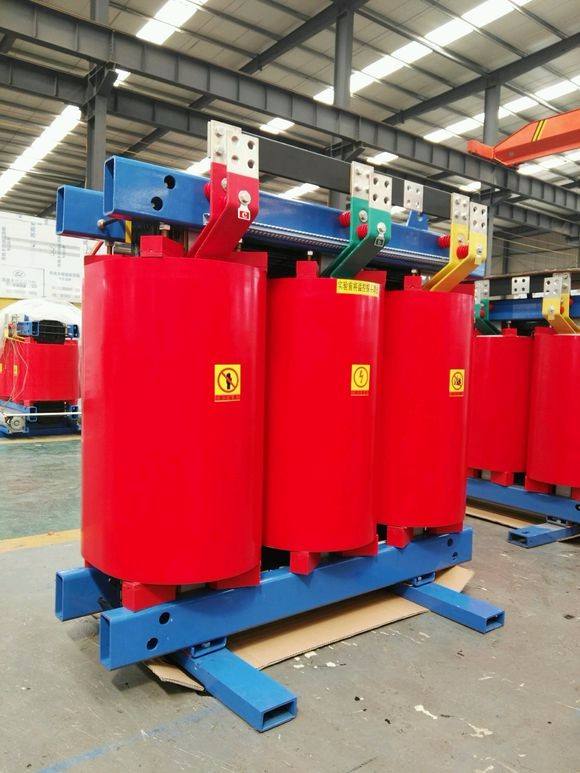

SCB11干式電力變壓器

　　SCB11干式電力變壓器產品是新一代防護型干式變壓器產品，該產品具有良好的散熱性，不需要模具，設計靈活耐雷電沖擊好，縱向多氣道在運行中具有自潔性，電子計算機優化設計軟件，在市場可以接受的材料消耗約束下，求得損耗最小，它是新一代防潮、防塵、安全、環保理念的浸漬型纏繞干式變壓器。　　◆ 產品特點 Features 　　●低噪音、高節能。鐵心采用高導磁冷軋晶粒取向硅...

咨詢熱線：0635-8252188/13806350610

產品介紹

220KV干式變壓器

　　◆ 產品特點 Features

　　●低噪音、高節能。鐵心采用高導磁冷軋晶粒取向硅鋼片，三步搭接，45°全斜接縫，無沖孔，降低了工藝損耗和空載損耗，同時運用了國際的全自動剪切線、山字型疊裝設備一次成型，減小了因鐵心結構問題而產生的噪音。

　　●設計靈活，交貨及時。產品的生產不受模具的影響，特別對非標產品的生產周期可以縮短5天以上。

　　●智能控制、實時監控。自動控制系統采用三相溫度不間斷巡視，帶CPU接口可通過網絡實施遠程監控。

　　●散熱效果。高、低壓線圈采用多氣道結構散熱效果，無須強迫風冷，可在用電高峰期負荷120%的情況下安全運行。

　　●線圈機械強度高耐沖擊強。高壓線圈經過多次真空加壓浸漆、烘焙、固化，線圈機械強度高，可抗擊較強的外力和瞬間強電流沖擊且不影響產品的正常使用。

　　●絕緣耐熱等級高。變壓器主要部件材料耐熱溫度180℃(H級)，核心部位材料采用美國杜邦Nomex?紙作為絕緣介質(高、低壓線圈)耐熱溫度220℃(C級)。

　　●綠色、環保。高、低壓線圈不助燃，不釋放有毒氣體，使用壽命期后可分解回收主要材料。

　　●防塵、防潮、防污穢能力強。采用特殊的線圈浸漆工藝，變壓器器身防塵、防潮、防污穢能力，可在各種惡劣環境下使用。可隨時在95%濕度的情況下一次性送電成功。

　　【SCB11干式電力變壓器】產品特點

　　SCB11干式電力變壓器產品特點：

　　1.線圈采用銅導線纏繞或箔繞，以無紡布加亞胺薄膜線材為原材料，無紡布加亞胺薄膜線材具有相對絕緣厚度較薄，耐壓性能高等特點，是繞制體積小，出力大，可靠性高的電器產品最理想的繞組線材料。耐壓強，環氧樹脂不加填料真空干燥脫氣脫濕整體澆注，機械強度高，抗短路，耐沖擊能力強。

　　2.高壓繞組首末端及中間分接抽頭采用銅嵌件預埋結構，鋼性好，便于調檔，美觀整齊。

　　3.鐵芯采用全新武鋼120冷軋硅鋼片疊制，45度全斜多階梯接縫。表面用樹脂絕緣涂層覆蓋，耐潮濕，防銹，降噪。

　　4.鐵芯、夾件和線圈之間采用彈性件夾緊，使線圈處于穩定壓緊狀態，以降低噪音。

　　5.SCB11干式電力變壓器按自冷設計，整體澆注的高(低)壓線圈筒壁內部預留有縱向通風道，可配備強迫風冷裝置(冷卻風機)，采用強迫風冷裝置后，可提高輸出容量20%。

　　6.配有溫控器，在低壓線圈頂部的預埋孔內放置鉑電阻(PtlOO)。以監測變壓器繞組溫升，自動啟停冷卻風機并設有故障報警、超溫報警和超溫跳閘功能，為干式變壓器提供可靠的過載保護裝置，從而提

　　高干式變壓器運行的安全性。

　　【SCB11干式電力變壓器】參數規格

　　SCB11干式電力變壓器技術參數

　　品牌電氣產品名稱干式變壓器

　　產品型號SCB10-800KVA額定容量800KVA

　　額定電壓10/0.4額定電流46.19/1155

　　空載損耗(W)1520 負載損耗(W)6960
