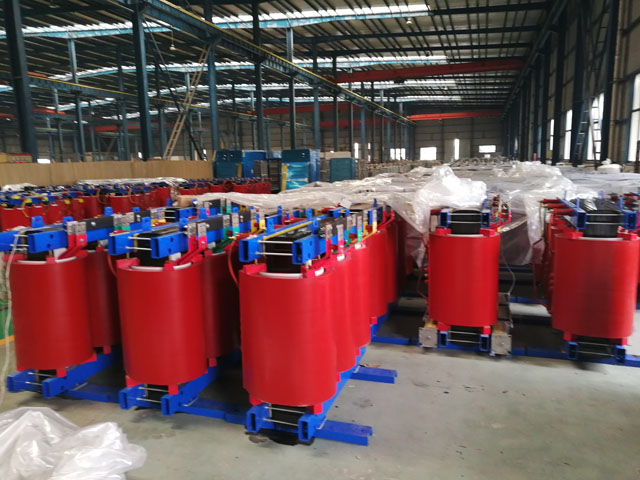

干式變壓器是一種重要的電力設備，它的組成是比較復雜的，干式變壓器的組成的部件是有很多的，在干式變壓器的組成的結構中繞組是干式變壓器一個重要的部件，干式變壓器的繞組的結構是有哪些呢?我們和干式變壓器廠的小編進行詳細去了解一下干式板牙器的繞組的相關的結構和規定吧：

　　干式變壓器的繞組是其關鍵部件之一。干式變壓器的繞線方式有很多種，結構也各不相同。今天，干式變壓器制造商帶大家去了解它的繞組結構。圓柱形繞組是圓柱形的球菌，它的匝之間用扁平的金屬絲纏繞在一起。圓柱形繞組可以纏繞在一側;也可以兩層纏繞。一般來說，單面鼓的使用已經盡可能減少，但是鼓被纏繞成兩層。由于傳輸線在一側纏繞時會發生彈性變形，電磁線圈非常容易松動，導致端匝之間的距離不夠近;繞成兩層后，松動的趨勢小很多。當電流較大時，每匝也選擇沿徑向串聯多條傳輸線繞制，但串聯傳輸線的數量一般不超過4 ~ 5條。圓柱形繞組與制冷劑的總接觸面積為* * * * * *，所以制冷標準好，但沖擊韌性差，一般適用于體積較小的干式變壓器的底部電壓繞組。(a)設計縱截面輸電線路分選螺旋繞組體積稍大的干式變壓器匝數很少(20 ~ 30匝以下)，但電流很大，所以規定匝數的截面很大，所以很多輸電線路(6根或大量)要串聯。在圓柱形繞組中，許多傳輸線不能串聯纏繞。由于這種傳輸線需要一根一根纏繞在同一層，匝數的節距很大，電磁線圈不穩定，長徑比沒有很好的利用。因此，當許多傳輸線串聯時，不適合使用圓柱形繞組，因此出現了螺旋繞組，如下圖所示。它沿著軸向一個接一個地折疊和纏繞。每一個螺旋并不像圓柱形繞組那樣相互靠近，而是在中間留有一個空的部分。當存在大量螺旋繞組串聯的傳輸線時，傳輸線可以分為兩組，會變成兩層螺旋。在溫升和絕緣標準允許的情況下，螺旋繞組可以采用所有正常全寬油路和小油路重疊纏繞的結構。小油道的總寬度約為所有正常油道總寬度的一半(約1.5 ~ 3 mm)，故稱之為半螺旋，繞組也稱之為單螺旋和半螺旋。當繞組為雙螺旋結構時，稱為雙半螺旋。這種半螺旋繞組空間利用率高，廣泛應用于大、中、小型干式變壓器。(a)設計垂直剖面?zhèn)鬏斁€排序旋轉繞組旋轉繞組沒有電焊接頭，僅使用扁線線圈電感。輸電線路的匝間排序如下圖所示，采用獨特的線圈電感處理技術繞制而成。從一個線圈餅到另一個線圈餅，連接器交替在電磁線圈的內側和兩側，但都是由線圈電感電磁線圈的傳輸線自然連接，所以沒有電焊接頭，這是旋轉繞組的關鍵優勢。如果輸電線路橫截面較大，可以將兩條輸電線路串聯繞線，一般不超過四條，可以邊繞邊互換。

　　干式變壓器的繞組的結構和主要的繞組的介紹就是以上給大家進行了解的，對于干式變壓器的繞組以及相關的繞組的結構您還有什么其他的疑問的話請咨詢和登錄我們的網站進行詳細去了解吧!
