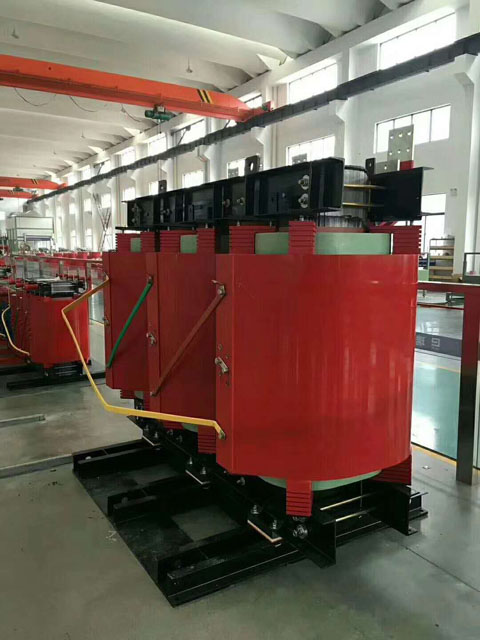

觀察干式變壓器的話會看到干式變壓器是有著很多的線路的，一般而言的話干式變壓器的線路是有著很多的接口的，那么常見的干式變壓器的連接和接線是怎么樣的呢?我們和干式變壓器廠的小編進行詳細去了解一下吧：
1、短接變壓器的“輸入”與“輸出”接線端子用兆歐表測試其與地線的絕緣電阻。1000V兆歐表測量時，阻值大于2M歐姆。
2、變壓器輸入、輸出電源線截面配線應其電流值大小的要求;按照2-2.5A/min2電流密度配置為宜。
3、輸入、輸出三相電源線應按變壓器接線板母線顏色黃、綠、紅分別接A相、B相、C相，零線應與變壓器壓器中性零線相接，接地線、變壓器外殼以及變壓器點相連接。平常我們說的地線與零線都是從變壓器中性點引出的。(如變壓器箱應與箱體地線標志對應相連接)。檢查輸入輸出線，確認正確無誤。
4、先空載通電，觀察測試輸入輸出電壓符合要求。同時觀察機器是否有異響、打火、異味等非正常現象，若有異常，請斷開輸入電源。
5、當空載測試完成且正常后，方可接入負載。
以上是常見的干式變壓器接線和連接的主要的方法和主要的過程供大家進行參考，對于常見的干式變壓器的接線您還有什么其他的疑問的話請登錄我們的網站進行詳細去了解吧!
