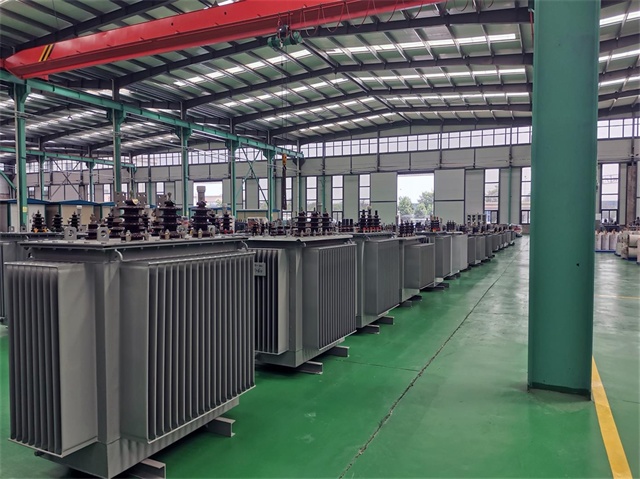

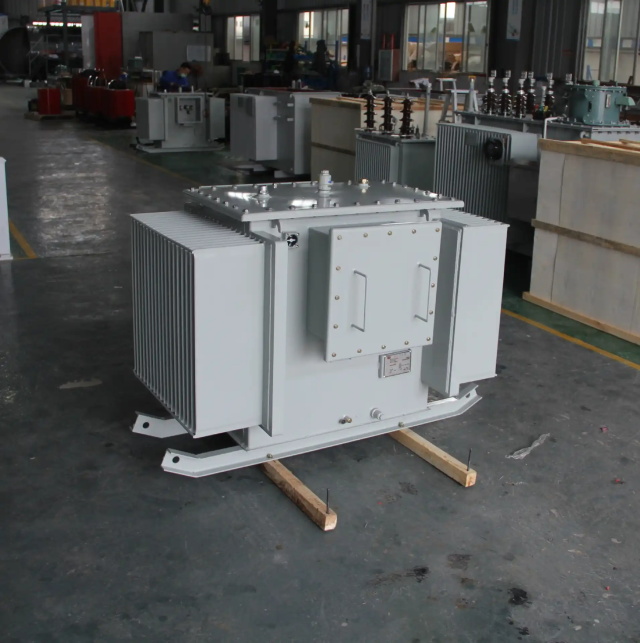

油浸式礦用變壓器概述
油浸式礦用變壓器是專門為礦山等惡劣環境設計的電力設備，它通過油浸的方式對變壓器內部進行冷卻和絕緣，以適應礦山復雜的工作條件，為礦山生產中的各種設備提供穩定可靠的電力供應。
結構組成
1. 鐵芯
材料：通常采用高導磁率的硅鋼片疊裝而成。硅鋼片具有良好的導磁性能，能夠有效地降低變壓器的空載損耗，提高變壓器的效率。
作用：鐵芯是變壓器的磁路部分，它為一次繞組和二次繞組之間的電磁感應提供了通路，使得電能能夠在繞組之間進行傳輸和變換。
2. 繞組
一次繞組和二次繞組：繞組是變壓器的電路部分，由絕緣銅線或鋁線繞制而成。一次繞組接電源，二次繞組接負載。通過電磁感應原理，一次繞組中的交流電流在鐵芯中產生交變磁場，該磁場又在二次繞組中感應出電動勢，從而實現電壓的變換。
絕緣處理：繞組之間以及繞組與鐵芯之間都進行了嚴格的絕緣處理，以防止發生短路等故障。通常采用絕緣紙、絕緣漆等材料進行絕緣。
3. 油箱
材質：一般采用鋼板焊接而成，具有足夠的強度和密封性。
作用：油箱是變壓器的外殼，它容納著變壓器油和內部的核心部件。變壓器油不僅起到絕緣的作用，還能通過自然對流或強迫循環的方式將繞組和鐵芯產生的熱量散發出去，實現對變壓器的冷卻。
4. 變壓器油
特性：變壓器油具有良好的絕緣性能、散熱性能和化學穩定性。它能夠有效地隔離繞組和鐵芯，防止發生電氣擊穿;同時，還能將熱量迅速傳遞到油箱表面，散發到周圍環境中。
維護：在使用過程中，需要定期對變壓器油進行檢測和維護，如檢測油的絕緣強度、含水量、酸值等指標，必要時進行換油或濾油處理。

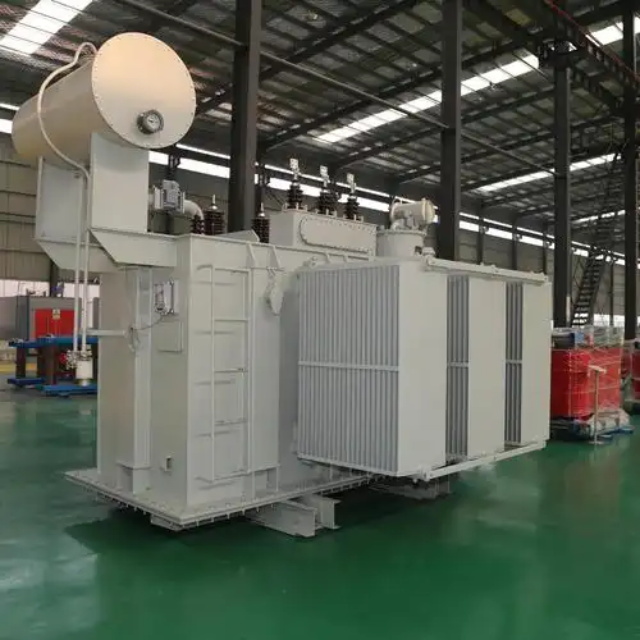

5. 絕緣套管
類型：包括純瓷套管、電容式套管等。純瓷套管結構簡單，成本較低;電容式套管則具有更好的電氣性能和機械強度。
作用：絕緣套管安裝在油箱蓋上，用于將繞組的引線從油箱內部引出到外部，同時保證引線與油箱之間的絕緣。
6. 保護裝置
瓦斯繼電器：當變壓器內部發生故障時，如局部放電、繞組短路等，會產生氣體和油流。瓦斯繼電器能夠檢測到這些變化，并及時發出報警信號或切斷電源，保護變壓器的安全。
壓力釋放閥：當變壓器內部壓力過高時，壓力釋放閥會自動打開，釋放壓力，防止油箱因壓力過大而發生爆炸。
溫度計和油位計：用于監測變壓器油的溫度和油位，以便操作人員及時了解變壓器的運行狀態。
工作原理
基于電磁感應原理。當一次繞組接入交流電源時，交流電流會在鐵芯中產生交變的磁通。這個交變磁通同時穿過一次繞組和二次繞組，根據電磁感應定律，在二次繞組中就會感應出電動勢。如果二次繞組接有負載，就會有電流流出，從而實現電能的傳輸和電壓的變換。其電壓變換關系為：
U2U1=N2N1=k其中，U1和U2分別為一次繞組和二次繞組的電壓，N1和N2分別為一次繞組和二次繞組的匝數，k為變壓器的變比。
性能特點
1. 適應惡劣環境
防潮防塵：礦用變壓器通常采用密封結構，能夠有效防止潮濕空氣和灰塵進入變壓器內部，保證變壓器的絕緣性能和運行可靠性。
抗震性能好：礦山環境中可能會存在振動和沖擊，油浸式礦用變壓器通過合理的結構設計和加固措施，具有良好的抗震性能，能夠在惡劣的振動條件下穩定運行。

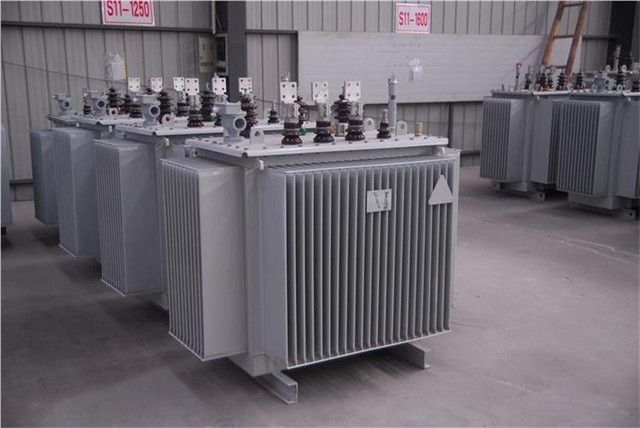

2. 散熱性能優良
油浸冷卻：變壓器油具有良好的散熱性能，能夠及時將繞組和鐵芯產生的熱量散發出去。同時，油箱的設計也有利于熱量的散發，如采用散熱片、波紋油箱等結構，增加了散熱面積，提高了散熱效率。
3. 過載能力強
容量裕度：考慮到礦山用電負荷的波動性和不確定性，礦用變壓器通常具有一定的容量裕度，能夠在短時間內承受一定的過載電流，而不會對變壓器造成損壞。
4. 維護方便
結構設計：變壓器的結構設計便于維護和檢修。例如，油箱上設有檢修孔、放油閥等，方便操作人員進行內部檢查、維修和換油等操作。
應用場景
1. 煤礦井下
供電系統：為煤礦井下的采煤機、掘進機、輸送機等設備提供電力支持。由于井下環境潮濕、粉塵大，且存在瓦斯等易燃易爆氣體，因此對變壓器的防爆、防潮等性能要求較高。油浸式礦用變壓器能夠滿足這些要求，確保井下設備的安全可靠運行。
2. 金屬礦山
選礦設備：在金屬礦山的選礦過程中，需要使用各種破碎機、球磨機、浮選機等設備，這些設備都需要穩定的電力供應。油浸式礦用變壓器可以為選礦設備提供合適的電壓和電流，保證選礦生產的正常進行。
3. 非金屬礦山
開采與加工設備：如石灰石礦山、石膏礦山等，在開采和加工過程中也需要使用電力設備。油浸式礦用變壓器能夠適應礦山惡劣的工作環境，為礦山生產提供可靠的電力保障。
選型要點
1. 容量選擇
負荷計算：根據礦山用電設備的總功率、同時使用系數等參數，準確計算變壓器的負荷容量。一般來說，變壓器的容量應略大于計算負荷容量，以保證變壓器在正常運行時不過載。
未來發展：考慮到礦山未來的發展需求，在選擇變壓器容量時應留有一定的裕度，避免因負荷增加而頻繁更換變壓器。
2. 電壓等級
供電系統：根據礦山供電系統的電壓等級，選擇合適的變壓器一次側和二次側電壓。確保變壓器能夠與供電系統和用電設備相匹配，實現電能的正常傳輸和變換。
3. 防護等級
環境要求：根據礦山的工作環境，選擇具有相應防護等級的變壓器。例如，在煤礦井下等存在瓦斯、煤塵爆炸危險的場所，應選擇防爆型變壓器，其防護等級應符合相關標準要求。
4. 質量和可靠性
品牌信譽：選擇具有良好品牌信譽和生產經驗的企業生產的變壓器產品。這些企業通常具有先進的生產工藝和嚴格的質量控制體系，能夠保證變壓器的質量和可靠性。
售后服務：了解廠家的售后服務情況，包括安裝調試、培訓、維修保養等方面。完善的售后服務能夠為用戶提供及時的技術支持和保障，減少因變壓器故障而造成的生產損失。
常見故障及處理方法
1. 繞組短路
故障現象：變壓器溫度異常升高，發出異常聲響，嚴重時可能會冒煙、起火。
原因分析：繞組絕緣損壞、過電壓沖擊、機械損傷等都可能導致繞組短路。
處理方法：立即切斷電源，對變壓器進行檢修。檢查繞組的絕緣情況，更換損壞的繞組和絕緣材料。
2. 鐵芯多點接地
故障現象：變壓器油溫升高，油中氣體含量異常增加。
原因分析：鐵芯夾件支板、穿心螺栓等部位的絕緣損壞，導致鐵芯與油箱或其他金屬部件之間形成多點接地。
處理方法：采用直流電流沖擊法或開箱檢查法，消除鐵芯的多點接地故障。
3. 變壓器油滲漏
故障現象：油箱表面出現油跡，油位下降。
原因分析：油箱密封件老化、損壞，焊接部位存在砂眼或裂縫等都可能導致變壓器油滲漏。
處理方法：更換密封件，對焊接部位進行補焊處理。
4. 過熱故障
故障現象：變壓器溫度過高，影響變壓器的正常運行和使用壽命。
原因分析：負荷過大、冷卻系統故障、繞組匝間短路等都可能導致變壓器過熱。
處理方法：降低負荷，檢查冷卻系統是否正常工作，排除故障。如果是繞組匝間短路引起的過熱，需要對繞組進行檢修或更換。
