SCB18干式變壓器絕緣水平解析

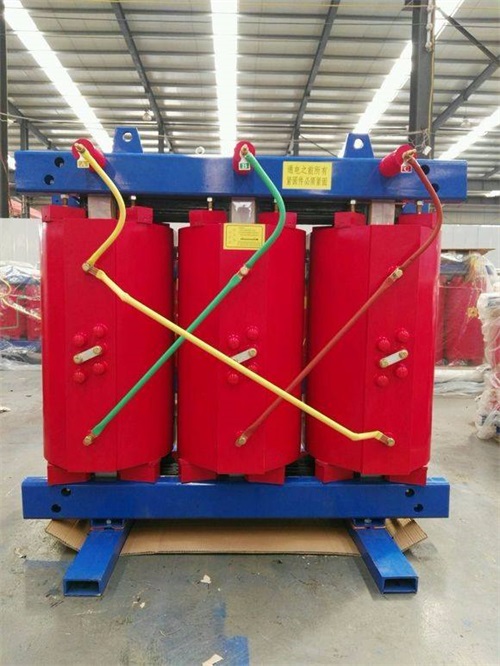

SCB18干式變壓器是一種廣泛應用于配電系統的節能型變壓器，其絕緣水平是衡量其安全性和可靠性的核心指標。以下從絕緣等級、試驗電壓、設計特點及實際應用等方面進行詳細分析。
一、SCB18干式變壓器絕緣等級與標準
1. 絕緣等級分類
SCB18干式變壓器通常采用H級絕緣材料（耐熱等級180℃），其絕緣系統由以下部分構成：
主絕緣：高壓繞組與低壓繞組之間、繞組與鐵芯之間的絕緣。
縱絕緣：繞組匝間、層間的絕緣。
對地絕緣：繞組與接地外殼之間的絕緣。
2. 符合的標準
國際標準：IEC 60076-11（干式電力變壓器）
標準：GB 1094.11-2007（等同采用IEC標準）
能效標準：GB 20052-2020（二級能效要求，SCB18屬于節能型）
二、SCB18絕緣水平的關鍵參數
1. 額定絕緣水平（工頻與沖擊）
SCB18干式變壓器的絕緣水平需滿足以下試驗電壓要求（以10kV級為例）：
| 試驗類型 | 試驗電壓（kV） | 持續時間 | 說明 |
|---|---|---|---|
| 工頻耐壓（1min） | 高壓繞組：35 | 1分鐘 | 驗證主絕緣和對地絕緣強度 |
| 低壓繞組：3 | 1分鐘 | ||
| 雷電沖擊耐壓 | 高壓繞組：75 | 全波1.2/50μs | 模擬雷電過電壓沖擊 |
| 低壓繞組：6 | 全波1.2/50μs |
2. 局部放電水平
限值要求：在1.5倍額定相電壓下，局部放電量≤5pC（遠低于普通干變的10pC）。
意義：局部放電是絕緣老化的前兆，低放電量可顯著延長變壓器壽命。
三、SCB18絕緣設計的核心技術
1. 絕緣材料選擇
繞組絕緣：采用Nomex?紙（杜邦公司）或聚酰亞胺薄膜，耐溫等級≥180℃。
浸漬工藝：真空壓力浸漬（VPI）無溶劑環氧樹脂，提高機械強度和防潮性能。
2. 結構優化
分段層式繞組：降低層間電壓梯度，減少局部放電風險。
氣道設計：繞組間設置軸向氣道（如SCB18-800/10型氣道寬度≥8mm），增強散熱和絕緣性能。
3. 防護等級
外殼防護：通常為IP20（防直擊），可選配IP23（防淋水）或IP31（防塵）。
溫升控制：H級絕緣下，繞組平均溫升≤100K（熱點溫升≤125K），遠低于材料極限。
