SCB18干式變壓器技術參數
SCB18干式變壓器基本技術參數概述

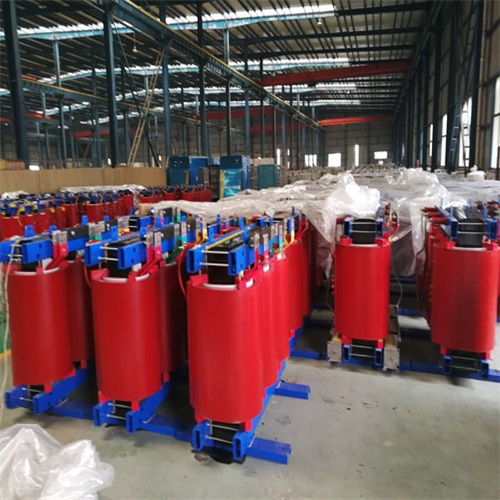

SCB18干式變壓器是一種采用環氧樹脂澆注等工藝制成的節能型干式電力變壓器，具有高效節能、安全可靠、環保等優點，以下從額定參數、損耗參數、絕緣及溫升參數、其他重要參數幾個方面展開介紹。
額定參數
| 參數名稱 | 說明 | 典型值范圍（不同容量有差異） |
|---|
| 額定容量（kVA） | 變壓器在規定的使用條件下，能夠長期連續輸出的視在功率 | 常見容量有50、80、100、125、160、200、250、315、400、500、630、800、1000、1250、1600、2000、2500等 |
| 額定電壓（kV） | 一次側和二次側的額定線電壓 | 一次側額定電壓常見的有6、10kV；二次側額定電壓常見的有0.4kV |
| 額定頻率（Hz） | 變壓器設計時所依據的電源頻率 | 50Hz（中國標準） |
| 聯結組標號 | 表示變壓器一、二次繞組的連接方式以及線電壓之間的相位關系 | 常見的有Dyn11、Yyn0等。Dyn11聯結組標號表示一次繞組為三角形聯結，二次繞組為帶中性線的星形聯結，且二次側線電壓超前一次側線電壓30° |
損耗參數
| 參數名稱 | 說明 | 典型值范圍（以630kVA，10/0.4kV，Dyn11為例） |
|---|
| 空載損耗（W） | 變壓器在二次側開路、一次側施加額定電壓時，變壓器鐵芯中產生的損耗，主要由磁滯損耗和渦流損耗組成 | 空載損耗相對SCB10、SCB13等早期型號更低，一般在800 - 1200W左右，SCB18通過優化鐵芯結構和采用優質硅鋼片降低空載損耗 |
| 負載損耗（W） | 變壓器在二次側短路、一次側施加電壓使二次側電流達到額定值時，變壓器繞組中產生的損耗，主要由繞組的電阻損耗和附加損耗組成 | 在75℃時，負載損耗大約在5500 - 6500W，其通過改進繞組設計和制造工藝來降低負載損耗 |
| 總損耗（W） | 空載損耗與負載損耗之和 | 上述例子中總損耗約為6300 - 7700W |
絕緣及溫升參數
| 參數名稱 | 說明 | 典型值 |
|---|
| 絕緣等級 | 表示變壓器絕緣材料的耐熱等級 | 常見的絕緣等級有F級和H級。F級絕緣材料的更高允許溫度為155℃，H級絕緣材料的更高允許溫度為180℃。SCB18干式變壓器一般采用H級絕緣材料，具有更高的耐熱性能和過載能力 |
| 溫升限值 | 在規定的環境溫度和負載條件下，變壓器各部分的溫度升高限值 | 繞組平均溫升限值：對于H級絕緣，繞組平均溫升限值一般為125K（電阻法測量）；頂層油溫升限值（干式變壓器無油，此處可理解為變壓器表面或關鍵部位相對于環境溫度的升高限值）：一般不超過80K |
其他重要參數
| 參數名稱 | 說明 | 典型情況 |
|---|
| 防護等級 | 表示變壓器外殼對固體異物和水的防護能力 | 常見的防護等級有IP00、IP20、IP23等。IP00表示無防護；IP20表示能防止直徑大于12.5mm的固體異物進入，無防水功能；IP23表示除具備IP20的防護能力外，還能防止與垂直線成60°角以內的水滴侵入 |
| 局部放電水平（pC） | 衡量變壓器絕緣性能的一個重要指標，表示在電場作用下，變壓器絕緣結構中局部區域的電場強度達到擊穿場強而發生放電的現象 | 在1.5倍更高相電壓下，局部放電水平一般小于10pC，較低的局部放電水平表明變壓器絕緣性能良好，能夠保證長期穩定運行 |
| 噪聲水平（dB） | 變壓器在運行過程中產生的噪聲大小 | 在額定負載下，噪聲水平一般在50 - 60dB左右，具體數值與變壓器的容量、設計結構和制造工藝等因素有關 |
| 冷卻方式 | 變壓器采用的散熱方式 | 常見的冷卻方式有自然空氣冷卻（AN）和強迫空氣冷卻（AF）。自然空氣冷卻適用于負載較小的情況；強迫空氣冷卻通過風機加速空氣流動，提高散熱效率，適用于負載較大或需要提高變壓器容量的情況 |
| 過載能力 | 變壓器在短時間內能夠承受超過額定負載的能力 | SCB18干式變壓器具有一定的過載能力，在環境溫度為40℃時，一般允許在1.5倍額定負載下運行2小時，但過載運行時間不宜過長，以免影響變壓器的使用壽命 |
