箱式變壓器：技術解析、應用場景與選型指南

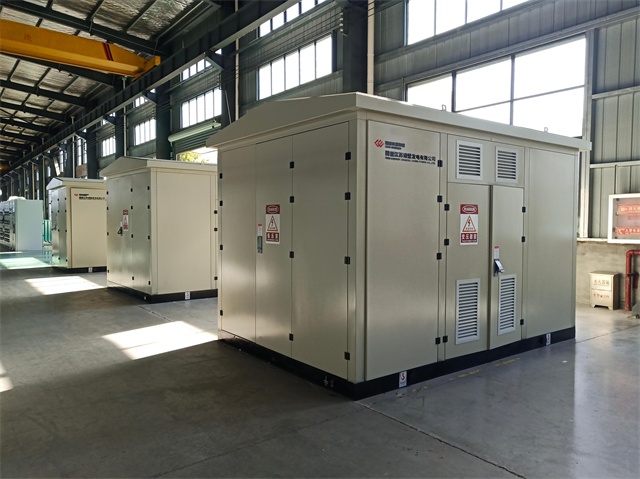

箱式變壓器（又稱預裝式變電站）是一種將變壓器、高壓開關設備、低壓配電裝置等集成于金屬封閉外殼內的成套配電設備，具有占地面積小、安裝快捷、運行可靠等優勢，廣泛應用于工業園區、城市配電網、礦山、建筑工地等場景。以下從技術特點、應用場景、選型要點及行業趨勢等維度，系統解析箱式變壓器的核心價值。

一、箱式變壓器的核心功能與技術特點

1. 集成化設計

• 模塊化結構：高壓室、變壓器室、低壓室三部分獨立或組合布置，支持快速安裝與擴展。

• 緊湊布局：體積僅為傳統變電站的1/3~1/5，節省土地資源。

2. 防護與安全性

• 高壓側配置負荷開關-熔斷器組合電器（如SF6環網柜），實現短路保護。

• 低壓側配置斷路器、浪涌保護器，防止過載與雷擊損壞。

• 外殼防護：采用鋼板或復合材料，防護等級≥IP33（戶外型），防塵、防水、防腐蝕。

• 安全設計：

3. 高效能與節能

• 變壓器技術：采用S13及以上能效等級的油浸式或干式變壓器，空載損耗降低30%，負載損耗降低15%。

• 散熱優化：自然通風或強制風冷設計，確保高溫環境下穩定運行。

二、箱式變壓器的技術參數與分類

1. 關鍵技術參數




   參數	典型范圍	說明
   額定容量	50kVA~3150kVA	覆蓋居民區、工業區、礦山等全場景需求
   輸入電壓	10kV（可定制6kV/35kV）	匹配中壓配電網電壓等級
   輸出電壓	0.4kV（三相四線制）	適配低壓用電設備
   短路容量	20kA/25kA（高壓側）	滿足短路電流沖擊要求
   防護等級	IP33（戶外型）/IP23（戶內型）	適應不同環境需求




2. 產品分類與應用場景

• 結構：變壓器與低壓設備埋入地下，地面僅留檢修口。

• 適用場景：城市景觀區、對空間要求苛刻的場所。

• 結構：變壓器與高壓負荷開關、熔斷器共箱，體積更小。

• 適用場景：臨時用電、偏遠地區供電、新能源并網。

• 結構：高壓室、變壓器室、低壓室“目”字形或“品”字形布置。

• 適用場景：居民小區、商業綜合體、路燈配電。

• 歐式箱變（終端型）：

• 美式箱變（組合式）：

• 地埋式箱變：

三、箱式變壓器的應用場景與案例

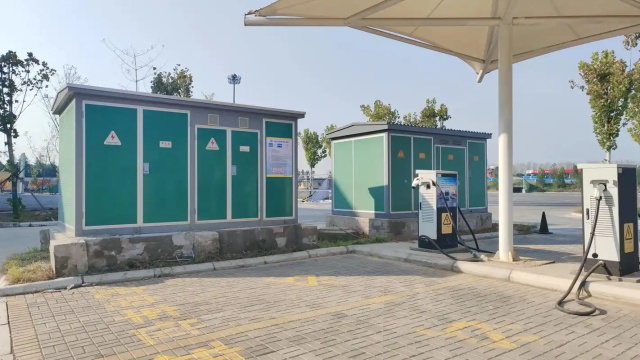

1. 城市配電網升級

• 在老舊城區改造中，替代傳統桿上變壓器，減少占地面積，提升供電可靠性。

• 案例：某市采用歐式箱變改造10kV配電網，停電時間縮短60%，供電半徑擴大至1.5km。

2. 工業園區供電

• 為工廠、數據中心等提供穩定電源，支持快速擴容與負荷調整。

• 數據：某工業園區使用3150kVA箱變，年節電量達15萬kWh（通過S13變壓器節能）。

3. 新能源并網

• 在風電、光伏電站中，作為升壓或降壓設備，實現電能高效傳輸。

• 案例：某50MW光伏電站采用20臺1600kVA箱變，將電壓從0.4kV升至10kV并網。

4. 臨時用電與應急供電

• 在建筑工地、展會、災害救援中，快速搭建供電系統。

• 優勢：美式箱變安裝時間≤4小時，支持24小時不間斷供電。
