10kV箱式變壓器：集成化配電解決方案的核心設備

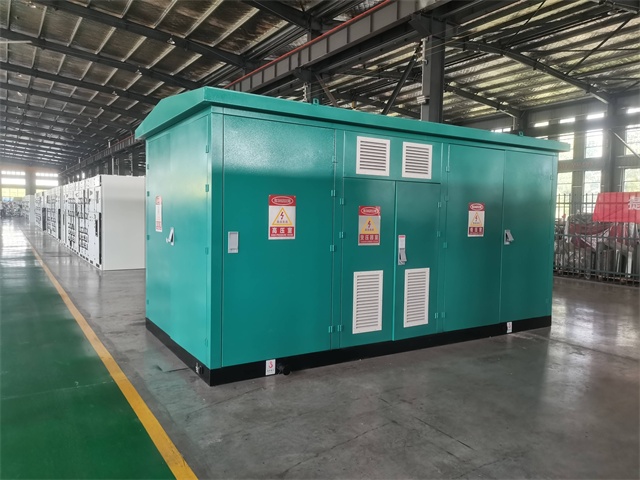

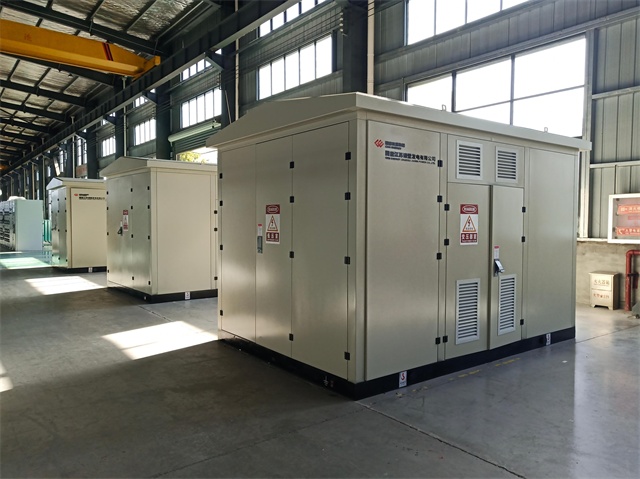

　　10kV箱式變壓器(簡稱“10kV箱變”)是一種將高壓開關柜、變壓器、低壓開關柜等核心設備集成在全密封金屬箱體內的獨立配電單元，廣泛應用于小區、景區、市政路燈、小型商業綜合體等場景，尤其適合空間有限且需兼顧美觀的環境。

　一、核心結構與功能

　　模塊化設計

　　變壓器室：內置全密封油浸式或干式變壓器(如S11/S13系列節能型)，完成“10kV轉400V”的核心電壓變換。

　　高壓室：配置負荷開關、熔斷器、避雷器等，實現高壓側保護與控制。

　　低壓室：含低壓開關柜、計量表、無功補償裝置，將電能分配至用戶端。

　　獨立分隔：三區獨立布局，避免電磁干擾，便于檢修。

　　關鍵組件

　　變壓器：油浸式(散熱好、成本低)或干式(防塵防潮、免維護)，容量覆蓋30kVA至2000kVA。

　　高壓負荷開關：雙斷口滅弧裝置，支持200次以上機械操作壽命。

　　保護熔斷器：全范圍限流式，10ms內切斷短路故障電流。

　　智能監控單元：實時監測電壓、電流、溫度等參數，支持遠程抄表與故障預警。

　　二、核心優勢

　　空間效率高

　　體積僅為傳統配電房的1/5至1/3，可直接安裝在綠化帶、墻角或屋頂，無需單獨建房。

　　案例：杭州某景區采用仿木紋金屬板箱變，箱體底部下沉式設計，地面僅露0.5米操作面板，完美融入古樹景觀。

　　安裝與運維便捷

　　工廠預制化生產，現場安裝周期縮短70%，支持快速擴容或遷移。

　　模塊化設計使故障定位與更換更高效，無需“拆箱大動干戈”。

　　安全與可靠性

　　防護等級達IP54，防潮、防塵、防鼠、防火、防盜，適應惡劣環境。

　　配置雙電源自動切換裝置，切換時間<100ms，供電可靠性高。

　　定制化能力強

　　外觀定制：金屬箱體噴塑(RAL色卡任選)、仿木紋/石材面板、圓弧形頂蓋等。

　　功能擴展：集成太陽能路燈、廣告位、環境監測傳感器等。

　　案例：武漢東湖綠道箱變采用湖藍色金屬漆與仿湖石紋理，頂部集成太陽能路燈，成為游客拍照“網紅背景墻”。

　　三、應用場景

　　居民小區

　　為8棟樓以上住宅提供照明、電梯、空調等供電，支持地下車庫等空間受限場景。

　　優勢：無噪音、無污染，與景觀無縫融合。

　　景區與市政

　　公園、歷史街區等需隱蔽供電的場景，支持路燈、監控、噴泉等設施。

　　案例：某百年古樹下加裝仿木紋箱變，既保障供電又保護景觀。

　　工業與商業

　　工廠、礦山、商業綜合體等對供電可靠性要求高的場所，支持分時段動態負荷調節。

　　優勢：過載能力強(允許120%額定負荷持續4小時)，節能指標優異(空載損耗≤460W，負載損耗≤3650W)。

　　臨時用電

　　施工單位隨工地遷移的配電需求，支持快速部署與回收。

　　四、選型與成本分析

　　核心影響因素

　　變壓器類型：油浸式(成本8-12萬元) vs 干式(成本15-20萬元)。

　　高低壓開關柜配置：基礎款(5-8萬元) vs 智能款(8-15萬元)。

　　定制化需求：景觀/防爆/防腐等附加設計(增加3-10萬元)。

　　典型配置方案

　　500kVA箱變：

　　油浸式變壓器：S11-500/10，空載損耗675W，負載損耗5100W。

　　高壓側：負荷開關+熔斷器組合電器。

　　低壓側：智能儀表+無功補償裝置。

　　價格區間：15-25萬元(含安裝與調試)。

　　五、技術規范與標準

　　設計標準：GB1094.1-1996《電力變壓器部分總則》、GB/T6451-1999《三相油浸式電壓器技術參數和要求》。

　　防護等級：IP54(防塵防水)，適應-15℃至+40℃環境溫度。

　　噪音控制：運行噪音<55dB，較同容量油浸式變壓器降低8dB。

　　六、行業趨勢

　　智能化升級：集成物聯網傳感器，實現實時監測與預測性維護。

　　綠色節能：采用非晶合金鐵心變壓器，空載損耗降低70%-80%。

　　小型化設計：10kV級組合式變壓器(美式箱變)體積較歐式箱變縮小35%，高度降低1.2米。
