SCB18-1600KVA變壓器核心解析
一、產品定位與能效等級

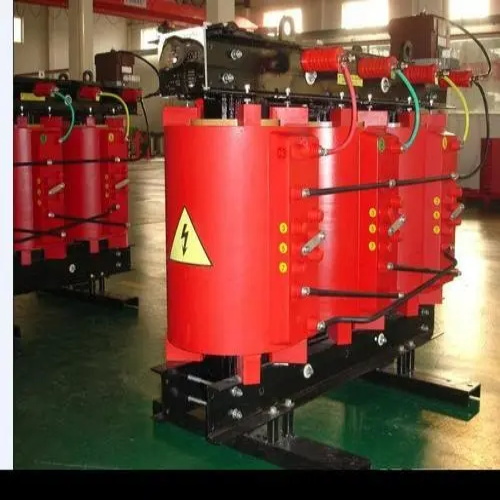

SCB18-1600KVA屬于一級能效環氧樹脂澆注干式變壓器，符合GB20052-2020《電力變壓器能效限定值及能效等級》標準。其設計序號“18”代表最新一代技術，空載損耗較上一代(如SCB14)降低約20%，負載損耗保持優化水平，綜合節能效果顯著。
二、關鍵技術參數
| 參數 | 詳情 |
|---|---|
| 額定容量 | 1600KVA |
| 電壓組合 | 高壓側：10kV（±5%或±2×2.5%分接）；低壓側：0.4kV |
| 冷卻方式 | AN/AF混合模式（自然冷卻/強制風冷），配置兩組軸流風機，溫升限值≤100K |
| 短路阻抗 | 6% |
| 聯結組別 | Dyn11（滿足三相不平衡負載需求） |
| 防護等級 | IP20（標配防護罩），可選IP21/IP23（防塵防滴水） |
| 噪音水平 | 運行噪音≤55分貝（符合城市環境噪音標準） |
| 過載能力 | 強迫風冷條件下可140%額定負載長期運行 |
三、核心優勢
高效節能
空載損耗實測值≤1950W，負載損耗(120℃)≤14800W，與SCB13系列相比年運行損耗降低約12%，按工業電價0.8元/度計算，每年可節省電費超3萬元。
安全可靠
環氧樹脂澆注工藝實現全密封結構，無油污染風險，防火等級達UL94V-0級。
突發短路試驗顯示，2秒內可承受25倍額定電流沖擊，鐵芯與線圈間填充彈性緩沖材料，抗震動能力強。
智能溫控
配備PT100傳感器實時監測三相繞組溫度，超溫報警設定值130℃，跳閘閾值155℃。
支持MODBUS-RTU協議接入SCADA系統，可通過HMI人機界面查看歷史數據。
環保與維護
符合RoHS指令，材料回收率超95%。
免維護設計，日常維護僅需季度除塵、年度緊固件檢查。
四、典型應用場景
負荷波動大的場所：如工業園區、數據中心，可搭配有載調壓開關實現電壓動態調節。
環境惡劣場景：如地鐵、隧道、海洋鉆井平臺，適應濕度≤90%、海拔高度≤1000m、污穢等級II級的環境。
高端商業建筑：如商業綜合體、機場、高層建筑，滿足對供電質量、噪音和美觀性的高要求。
五、市場供應與價格參考
主要生產廠家
江蘇巨力電力設備有限公司：提供SCB18-1600KVA全容量定制服務，支持電壓組合、外部接線和安裝方式定制。
河南恒安源電氣集團：外殼材質可選不銹鋼或鋁合金，防護等級IP30，支持CQC認證。
山東佳星電氣有限公司：產品帶外殼，標配IP21防護等級，支持1臺起訂。
價格區間
基礎款：約18.5萬~22.5萬元/臺(含外殼、溫控系統、標準防護等級)。
定制款：根據調壓方式、防護等級、智能模塊等附加功能，價格上浮10%~30%。
批量采購：3臺以上訂單可享額外折扣(約2%~5%)。
六、選型與安裝建議
負載匹配
避免長期過載運行(建議負載率≤80%)，防止線圈過熱加速絕緣老化。
需配置無功補償裝置，功率因數建議補償至0.95以上。
安裝環境要求
基礎施工：混凝土承重梁荷載≥8噸/m2，四周預留800mm檢修通道。
環境條件：濕度≤90%、海拔高度≤1000m、污穢等級II級。
接線與調試
接線端子需使用力矩扳手緊固，銅排連接接觸面涂抹電力復合脂。
投運前須做2500V絕緣電阻測試，繞組對地絕緣值應>500MΩ。
