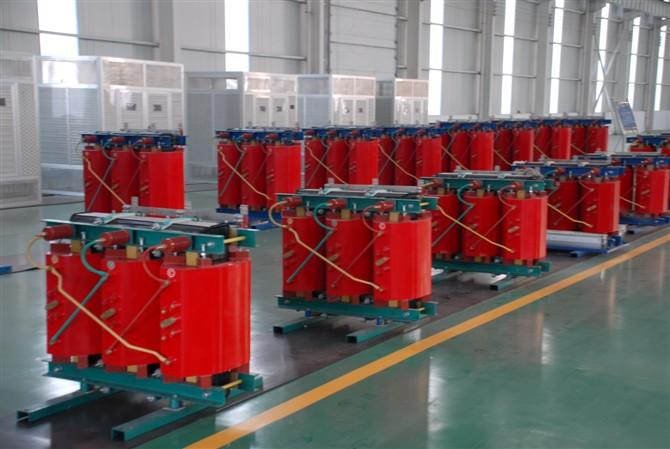

SCB10環氧樹脂澆注干式變壓器
SCB10環氧樹脂澆注干式變壓器產品特點：
1.線圈采用銅導線纏繞或箔繞，以無紡布加亞胺薄膜線材為原材料，無紡布加亞胺薄膜線材具有相對絕緣厚度較薄，耐壓性能高等特點，是繞制體積小，出力大，可靠性高的電器產品最理想的繞組線材料。耐壓強，環氧樹脂不加填料真空干燥脫氣脫濕整體澆注，機械強度高，抗短路，耐沖擊能力強。
2.高壓繞組首末端及中間分接抽頭采用銅嵌件預埋結構，鋼性好，便于調檔，美...
咨詢熱線：0635-8252188/13806350610
- 產品介紹
SCB10環氧樹脂澆注干式變壓器產品特點：
1.線圈采用銅導線纏繞或箔繞，以無紡布加亞胺薄膜線材為原材料，無紡布加亞胺薄膜線材具有相對絕緣厚度較薄，耐壓性能高等特點，是繞制體積小，出力大，可靠性高的電器產品最理想的繞組線材料。耐壓強，環氧樹脂不加填料真空干燥脫氣脫濕整體澆注，機械強度高，抗短路，耐沖擊能力強。
2.高壓繞組首末端及中間分接抽頭采用銅嵌件預埋結構，鋼性好，便于調檔，美觀整齊。
3.鐵芯采用全新武鋼120冷軋硅鋼片疊制，45度全斜多階梯接縫。表面用樹脂絕緣涂層覆蓋，耐潮濕，防銹，降噪。
4.鐵芯、夾件和線圈之間采用彈性件夾緊，使線圈處于穩定壓緊狀態，以降低噪音。
5. 兄弟SCB10環氧樹脂澆注干式變壓器按自冷設計，整體澆注的高(低)壓線圈筒壁內部預留有縱向通風道，可配備強迫風冷裝置(冷卻風機)，采用強迫風冷裝置后，可提高輸出容量20%。
6.配有溫控器，在低壓線圈頂部的預埋孔內放置鉑電阻(PtlOO)。以監測變壓器繞組溫升，自動啟停冷卻風機并設有故障報警、超溫報警和超溫跳閘功能，為干式變壓器提供可靠的過載保護裝置，從而提高干式變壓器運行的安全性。
兄弟SCB10環氧樹脂澆注干式變壓器結構特點：
鐵芯:鐵芯選用全新武鋼120優質冷軋硅鋼片，三階全斜接縫結構，芯柱采用F級無緯帶綁扎，鐵芯表面采用環氧樹脂包封，降低了空載損耗(空載損耗可以達到負差)，空載電流和鐵皮噪聲，夾件和緊回件經特殊表面處理，使產品外觀質量有了進一步提高。
溫控系統和風冷系統:采用橫流頂吹式冷卻風機，該冷卻風機具有噪聲小，風壓高，外形美觀等特點，增強了變壓器的過載能力。溫度控制采用智能溫控儀，提高了變壓器運行安全可靠性。
兄弟SCB10干式變壓器執行標準：
GB1094.11-2007 干式電力變壓器
GB/T10228-2008 干式電力變壓器技術參數和要求
GB1094.10-2003 電力變壓器第3部分：絕緣水平、絕緣試驗和外絕緣空氣間隙
JB/T10008-2004 6~500KV級變壓器聲級
JB/T56009-1998 干式電力變壓器產品質量分等
SCB10-1000/10-0.4干式變壓器技術參數如下表：
產 品 名 稱 干式變壓器 產 品 型 號 SCB10-500/10-0.4
品 牌 兄弟 鐵 芯 形 狀 型
冷 卻 形 式 干式 冷 卻 方 式 AN/AF
防 潮 方 式 固體澆注式 額 定 容 量 500KVA
電 壓 比 10KV/0.4KV 聯 結組標 號 Yyn0或Dyn11
額 定 功 率 50HZ 短 路 阻 抗 6%
空 載 損 耗 1160W 負 載 損 耗 4880W
尺 寸 大 小 1520*900*1325 總 重 2270KG
兄弟SCB10干式變壓器干式變壓器使用條件：
1.環境溫度：-50℃~+50℃
2.海拔高度<=1000m
3.其他超出本技術條件規定的內容，由用戶與我公司技術部協商處理，并在訂貨時注明。
