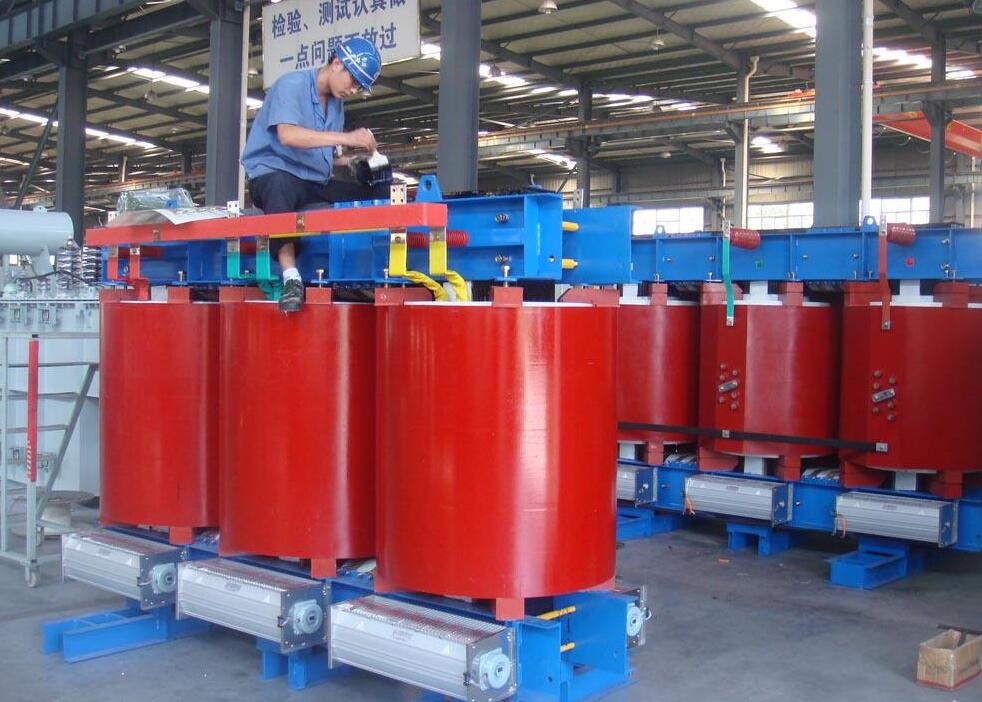

35kv干式變壓器

咨詢熱線：0635-8252188/13806350610

產品介紹

　　結構特點1.安全，防火，無污染，可直接運行于負荷中心;2.采用國內先進技術，機械強度高，抗短路能力強，局部放電小，熱穩定性好，可靠性高，使用壽命長;3.低損耗，低噪音，節能效果明顯，免維護;4.散熱性能好，過負載能力強，強迫風冷時可提高容量運行;5.防潮性能好，適應高濕度和其他惡劣環境中運行;6.干式變壓器可配備完善的溫度檢測和保護系統。采用智能信號溫控系統，可自動檢測和巡回顯示三相繞組各自的工作溫度，可自動啟動、停止風機，并有報警、跳閘等功能設置;7.體積小，重量輕，占地空間少，安裝費用低。鐵芯

　　干式隔離變壓器采用優質冷軋晶粒取向硅鋼片，鐵芯硅鋼片采用45度全斜接縫，使磁通沿著硅鋼片接縫方向通過。繞組形式⑴纏繞;⑵環氧樹脂加石英砂填充澆注;⑶玻璃纖維增強環氧樹脂澆注(即薄絕緣結構);⑷多股玻璃絲浸漬環氧樹脂纏繞式(一般多采用3，因為它能有效的防止澆注的樹脂開裂，提高了設備的可靠性)。高壓繞組一般采用多層圓筒式或多層分段式結構。

　　形式⒈開啟式：是一種常用的形式，其器身與大氣直接接觸，適應于比較干燥而潔凈的室內，(環境溫度20度時，相對濕度不應超過85%)，一般有空氣自冷和風冷兩種冷卻方式。⒉封閉式：器身處在封閉的外殼內，與大氣不直接接觸(由于密封、散熱條件差，主要用于礦用，屬于防爆型)。⒊澆注式：用環氧樹脂或其它樹脂澆注作為主絕緣，它結構簡單、體積小，適用于較小容量的變壓器。

　　特點結構

　　溫度控制系統干式變壓器的安全運行和它的使用壽命，很大程度上取決于變壓器繞組絕緣的安全的可靠性。

　　冷卻方式干式變壓器冷卻方式分為自然空氣冷卻(AN)和強迫空氣冷卻(AF)。自然空冷時，變壓器可在額定容量下長期連續運行。強迫風冷時，變壓器輸出容量可提高50%。適用于斷續過負荷運行，或應急事故過負荷運行;由于過負荷時負載損耗和阻抗電壓增幅較大，處于非經濟運行狀態，故不應使其處于長時間連續過負荷運行。

　　技術參數1、使用頻率：50 / 60HZ ;2、空載電流：< 4 % ;3、耐壓強度：20000V / min無擊穿;測試儀器：YZ1802 耐壓試驗儀(20mA) ;4、絕緣等級：F級(特殊等級可定制);5、絕緣電阻：≥2M歐姆測試儀器：ZC25B 一4 型兆歐表<1000 V);6、連接方式：Y/Y 、△/Y0 、Yo/△，自耦式(可選);7、線圈允許溫升：I00K;8、散熱方式：自然風冷或溫控自動散熱;9、噪音系數：≤30dB。

　　工作環境1.0 - 40( ℃ )，相對濕度<70%;2.海拔高度：不超過2500 米;3.避免遭受雨水、濕氣、高溫、高熱或直接日照。其散熱通風孔與周邊物體應有不小于40cm 的距離;4.防止工作在腐蝕性液體、或氣體、塵埃、導電纖維或金屬細屑較多的場所;5.防止工作在振動或電磁干擾場所;6.避免長期倒置存放和運輸，不能受強烈的撞擊。
