630kVA箱式變壓器全解析

　　一、產品定義與分類

　　630kVA箱式變壓器，又稱預裝式變電站，是將高壓開關設備、變壓器、低壓配電裝置等組件集成于封閉箱體內的成套配電設備。其額定容量為630kVA，適用于中小型工業、商業及住宅區供電。按結構形式可分為：

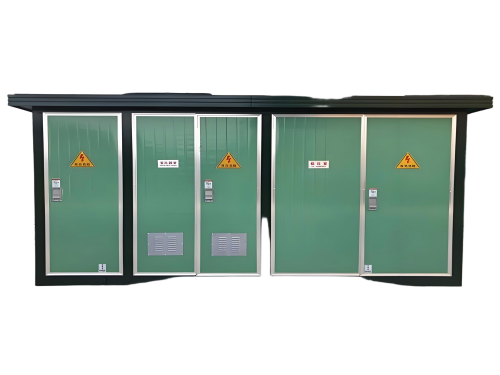

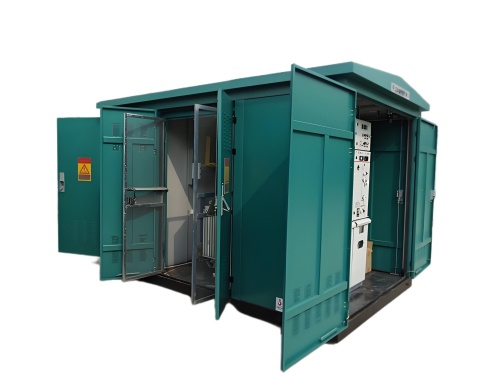

　　歐式箱變(ZBW型)：高壓室、變壓器室、低壓室呈“目”字形或“品”字形布局，維護方便。

　　美式箱變(YB型)：變壓器與高壓負荷開關、熔斷器共箱，體積緊湊，適用于空間受限場景。

　　二、核心特點與技術參數

　　結構組成

　　高壓室：配置負荷開關、熔斷器、避雷器等，額定電壓10kV或20kV。

　　變壓器室：采用S13及以上能效等級油浸式或干式變壓器，額定容量630kVA。

　　低壓室：配置框架斷路器、塑殼斷路器、電容補償柜等，額定電壓0.4kV。

　　技術參數

　　參數類別 典型值

　　額定容量 630kVA

　　額定電壓 高壓10kV/20kV，低壓0.4kV

　　絕緣等級 油浸式變壓器為A級(耐溫105℃)，干式為F級(耐溫155℃)

　　短路阻抗 4%-6%

　　防護等級 IP33-IP55(防塵、防水)

　　噪聲水平 ≤65dB(1米處)

　　三、應用領域與典型場景

　　工業領域

　　適用于中小型工廠、車間，為生產線、機床、空壓機等設備供電。

　　典型配置：歐式箱變(ZBW-630/10)，高壓10kV，低壓0.4kV，帶電容補償功能。

　　商業領域

　　用于購物中心、寫字樓、酒店，提供穩定的三相四線制電源。

　　典型配置：美式箱變(YB-630/10)，緊湊型設計，節省占地面積。

　　住宅領域

　　適用于小區、別墅群，作為公用配電房，分配至各樓棟電表箱。

　　典型配置：歐式箱變(ZBW-630/10)，低壓室配置智能電表，支持遠程抄表。

　　四、市場情況與選購建議

　　主要生產廠家

　　國內：正泰電氣、特變電工、許繼電氣，產品覆蓋全系列規格，性價比高。

　　國際：ABB、西門子、施耐德，提供高端定制化解決方案，適用于特殊環境。

　　價格區間

　　常規型號(如ZBW-630/10，油浸式)：約15萬-20萬元/臺。

　　干式變壓器型號(如ZGS-630/10)：約25萬-30萬元/臺，適用于防火要求高場所。

　　定制型號(如IP55防護、智能監控)：價格上浮20%-30%。

　　選購建議

　　能效等級：優先選擇S13及以上能效等級變壓器，空載損耗降低20%-30%。

　　防護等級：根據使用環境選擇IP33(室內)或IP55(戶外)防護。

　　負載匹配：根據負載類型(如電動機啟動電流)選擇額定容量，建議留有20%-30%余量。

　　智能功能：可選配遠程監控、故障預警、電能計量等功能，提升運維效率。

　　五、技術趨勢與發展方向

　　智能化：集成物聯網模塊，實現遠程監控、故障診斷、能耗分析。

　　節能化：采用非晶合金鐵芯變壓器，空載損耗降低70%-80%。

　　模塊化：設計可插拔式組件，便于快速維修與容量擴展。

　　環保化：使用植物絕緣油，生物降解率≥95%，減少環境污染。

　　結語

　　630kVA箱式變壓器以其集成化、模塊化、智能化的特點，成為中小型配電系統的方案。選購時需綜合考量能效等級、防護等級、負載匹配及智能功能，優先選擇通過CCC認證的產品，并關注節能化與環保化技術趨勢，以提升供電系統的安全性、經濟性與環保性。
