SCB14干式變壓器試運行方案

　　一、工程概況

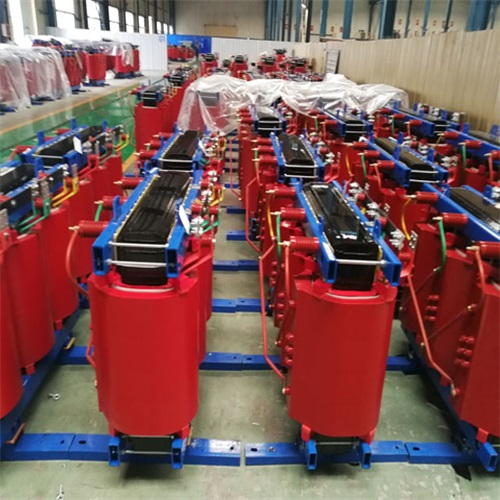

　　設備基本信息：本工程所涉 SCB14干式變壓器，型號為 SCB14-[額定容量] kVA/[高壓側電壓] kV/[低壓側電壓] kV，接線組別為 [具體組別，如 Dyn11]，冷卻方式為 [自然風冷 / 強迫風冷]，絕緣等級為 [具體等級，如 F 級或 H 級]。該變壓器已按設計要求完成安裝、接線及交接試驗，試驗結果符合 GB 50150《電氣裝置安裝工程 電氣設備交接試驗標準》相關規定。

　　試運行目的：檢驗 SCB14 干式變壓器的安裝質量、設備性能是否滿足設計及規范要求，驗證其在空載、負載等不同工況下的運行穩定性，及時發現并處理潛在問題，為變壓器正式投運提供可靠依據。

　　二、試運行依據

　　GB 50150《電氣裝置安裝工程 電氣設備交接試驗標準》

　　GB/T 6451《油浸式電力變壓器技術參數和要求》(參考干式變壓器相關延伸標準)

　　SCB14 干式變壓器設備出廠說明書

　　本工程施工設計圖紙及相關技術文件

　　及行業現行其他相關標準、規范

　　三、試運行前準備

　　(一)技術準備

　　收集并審核變壓器出廠合格證、交接試驗報告、安裝記錄等技術資料，確保資料齊全、數據準確。

　　組織試運行參與人員進行技術交底，明確試運行流程、監測要點、安全注意事項及應急處置措施，確保所有人員熟悉方案內容。

　　編制試運行記錄表格，明確需監測的參數及記錄頻次，包括電壓、電流、溫度、噪音、運行時間等。

　　(二)設備及線路檢查

　　變壓器本體檢查

　　外觀檢查：變壓器外殼無變形、損傷，表面涂層完好;高低壓套管清潔、無裂紋、破損及滲漏痕跡;分接開關位置與設計要求一致，指示清晰、操作靈活。

　　內部檢查：鐵芯接地引出線連接可靠，接地電阻值符合設計要求(一般不大于 4Ω);繞組表面無積塵、油污，絕緣層無破損、老化現象;引出線連接牢固，相位標識清晰準確。

　　附件檢查：溫控器、冷卻風機等附件安裝牢固，接線正確，外觀無損壞;溫控器設定值符合設備說明書要求，冷卻風機試運轉正常，轉向正確。

　　高低壓側線路檢查

　　高低壓配電柜與變壓器連接的母線、電纜敷設規范，接線牢固，相序正確;母線絕緣支撐件無破損，固定可靠。

　　線路絕緣電阻測試：采用合適電壓等級的搖表，分別測量高壓側對地、低壓側對地及高低壓側之間的絕緣電阻，測試值應符合規范要求(10kV 級變壓器高壓側絕緣電阻一般不低于 300MΩ，低壓側不低于 100MΩ)。

　　保護及控制系統檢查

　　繼電保護裝置(如過流保護、速斷保護、溫度保護等)定值已按設計要求整定，接線正確，動作可靠，經模擬試驗驗證符合要求。

　　測量儀表(電壓表、電流表、功率表等)校驗合格，接線正確，指示準確;指示燈、報警裝置功能正常。

　　(三)人員及工器具準備

　　組建試運行小組，明確總指揮、操作負責人、監測記錄人員、安全監護人員等崗位職責，所有人員需持證上崗，具備相應的專業技能。

　　準備充足的工器具及材料，包括萬用表、鉗形電流表、紅外測溫儀、噪音檢測儀、絕緣搖表、對講機、應急照明設備、滅火器、絕緣手套、絕緣靴等，所有工器具均需檢驗合格且在有效期內。

　　四、試運行條件確認

　　變壓器安裝工程已全部完工，施工質量經自檢合格，且已通過監理單位及建設單位的中間驗收。

　　交接試驗項目全部完成，試驗結果合格，試驗報告已審批通過。

　　高低壓側電源已具備供電條件，高低壓配電柜已調試合格，可正常分合操作。

　　試運行區域已設置警示標識，無關人員已清理出場，安全防護措施到位。

　　通訊設備暢通，應急救援預案已編制完成，應急物資準備就緒。

　　五、試運行步驟

　　(一)空載試運行

　　合上變壓器高壓側隔離開關，檢查高壓側電壓指示正常后，再合上高壓側斷路器，將變壓器投入空載運行。

　　空載運行初始階段，密切監測變壓器運行狀態，每隔 5 分鐘記錄一次高壓側電壓、空載電流、鐵芯溫度、繞組溫度及環境溫度，持續 30 分鐘。

　　30 分鐘后若運行正常，改為每 1 小時記錄一次上述參數，空載試運行持續時間不少于 24 小時。

　　空載試運行期間，重點檢查：變壓器運行無異常噪音、振動;高低壓套管無放電現象;溫控器顯示正常，冷卻風機啟停符合設定要求;各連接部位無過熱現象(用紅外測溫儀測量，溫度不超過環境溫度 + 30℃)。

　　(二)負載試運行

　　空載試運行合格后，開始進行負載試運行。負載應逐步增加，加載至額定負載的 25%，運行 1 小時;無異常后加載至 50% 額定負載，運行 2 小時;再加載至 75% 額定負載，運行 2 小時;最后加載至 額定負載，運行 4 小時以上。

　　每級負載運行期間，每隔 30 分鐘記錄一次高壓側電壓、電流，低壓側電壓、電流，各相繞組溫度、鐵芯溫度、環境溫度，以及變壓器運行噪音等參數。

　　負載試運行期間，除延續空載試運行的檢查內容外，還需重點監測：

　　電壓調整率：在額定負載下，低壓側電壓與額定電壓的偏差應符合設計要求(一般不超過 ±5%)。

　　溫升：繞組溫升不得超過設備說明書規定的限值(F 級絕緣繞組溫升一般不超過 100K，H 級不超過 125K)。

　　保護裝置：模擬輕微故障，檢查繼電保護裝置是否能準確動作。

　　六、試運行監測內容及標準

　　監測項目

　　監測頻次

　　合格標準

　　高壓側電壓

　　空載初始 30 分鐘每 5 分鐘 1 次，之后每 1 小時 1 次;負載每 30 分鐘 1 次

　　符合系統電壓要求，偏差不超過 ±5%

　　高壓側電流

　　同電壓監測頻次

　　空載電流符合設備說明書要求;負載電流不超過額定電流

　　低壓側電壓

　　同電壓監測頻次

　　偏差不超過額定電壓的 ±5%

　　低壓側電流

　　同電壓監測頻次

　　不超過額定電流

　　繞組溫度

　　同電壓監測頻次

　　不超過絕緣等級對應的溫升限值(環境溫度 + 溫升限值)

　　鐵芯溫度

　　同電壓監測頻次

　　不超過 80℃

　　環境溫度

　　每 1 小時 1 次

　　-

　　運行噪音

　　空載、滿負載各測 1 次

　　不超過設備說明書規定值(一般≤65dB)

　　連接部位溫度

　　每 1 小時 1 次

　　不超過環境溫度 + 30℃

　　七、異常情況處理

　　溫度異常：若繞組或鐵芯溫度急劇升高，超過規定限值，應立即降低負載或停止運行，檢查冷卻系統是否故障、通風是否良好、是否存在短路等問題，排除故障后方可重新試運行。

　　噪音異常：若出現明顯異音(如尖銳聲、爆炸聲等)，應立即停運，檢查鐵芯松動、繞組變形、分接開關接觸不良等情況，處理后再試。

　　電壓異常：若高低壓側電壓偏差過大，應檢查分接開關位置是否正確、電源電壓是否穩定，必要時調整分接開關或聯系供電部門處理。

　　保護動作：若繼電保護裝置動作跳閘，應先查明跳閘原因，排除故障后，經檢查確認無誤方可重新合閘試運行。

　　其他異常：如套管放電、外殼漏電、冷卻風機故障等，應立即停運，組織人員檢修，嚴禁帶故障運行。

　　八、試運行后工作

　　試運行合格后，按操作規程依次斷開變壓器高壓側斷路器、隔離開關，切斷電源。

　　對變壓器本體及附屬設備進行全面檢查，清理設備表面積塵，檢查各連接部位有無松動、過熱痕跡，附件是否完好。

　　整理試運行記錄，編制試運行報告，內容包括試運行過程、監測數據、設備運行狀況、發現的問題及處理情況等，報監理單位及建設單位審批。

　　辦理試運行驗收手續，驗收合格后，做好設備保管工作，為正式投運做好準備。

　　九、安全保障措施

　　試運行期間，試運行區域設置明顯警示標志，嚴禁無關人員進入;所有操作人員必須穿戴絕緣手套、絕緣靴等個人防護用品。

　　嚴格執行操作票制度，變壓器的分合閘操作必須由專人負責，操作前需確認操作指令及設備狀態，操作時有人監護。

　　試運行現場配備足夠的干粉滅火器等消防器材，嚴禁存放易燃易爆物品;參與人員需熟悉消防器材的使用方法及應急疏散路線。

　　若發生人身觸電事故，應立即切斷電源，采取觸電急救措施，并及時送醫;若發生火災，立即啟動消防預案，組織滅火。

　　試運行期間，安排專人 24 小時值班，密切關注設備運行狀態，確保通訊暢通，遇緊急情況及時上報并處置。

　　十、質量保證措施

　　所有參與試運行的人員必須經過專業培訓，熟悉設備性能及試運行方案，考核合格后方可上崗。

　　試運行所用的儀器儀表必須經計量校驗合格，確保監測數據準確可靠。

　　嚴格按試運行方案規定的流程及負載等級進行操作，不得擅自更改試運行參數或縮短試運行時間。

　　加強試運行過程中的質量檢查，對發現的問題及時整改，整改合格后方可繼續試運行;試運行記錄需真實、完整，簽字確認齊全。
