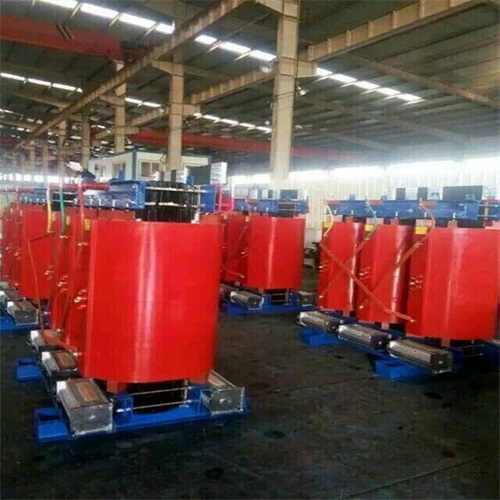

SCB14干式變壓器溫度不平衡問題解析與處理方案

　　一、溫度不平衡核心成因

　　SCB14干式變壓器溫度不平衡(通常指三相繞組溫度差≥15K，或局部溫度異常偏高)，根源可歸結為散熱不均、負載失衡、內部故障、結構缺陷四大類，具體成因如下表所示：

　　成因類別

　　具體表現

　　關鍵影響因素

　　散熱系統異常

　　單 / 多相冷卻能力下降，局部散熱通道堵塞

　　冷卻風機故障、風道積塵、風機接線錯誤

　　負載分配不均

　　三相電流偏差大，單相負載過重

　　低壓側配電不平衡、單相負載突增、接線松動

　　內部絕緣 / 繞組故障

　　局部過熱，溫度集中上升

　　匝間短路、絕緣老化破損、繞組導線接觸不良

　　鐵芯 / 結構問題

　　鐵芯局部渦流過大，或結構導致散熱受阻

　　鐵芯多點接地、疊片松動、繞組支撐件堵塞風道

　　溫控系統誤報

　　溫度顯示偏差，實際溫度無明顯異常

　　測溫傳感器故障、布線干擾、溫控器校準失效

　　二、系統性排查流程

　　(一)初步診斷：數據采集與外觀檢查

　　運行參數采集：

　　用鉗形電流表測量高低壓側三相電流，記錄偏差值(正常應≤10% 額定電流);

　　核對溫控器顯示的三相繞組溫度、鐵芯溫度及環境溫度，標記異常相別;

　　檢查冷卻系統運行狀態：自然風冷(AN)時確認散熱片無遮擋;強迫風冷(AF)時檢查風機啟停數量、轉速及轉向。

　　外觀與環境排查：

　　查看變壓器外殼、風道是否積塵、油污，進風口 / 出風口是否堵塞;

　　檢查高低壓接線端子有無松動、變色(過熱氧化呈暗褐色)，用紅外測溫儀測量端子溫度(正常≤環境溫度 + 30℃);

　　確認安裝環境：有無陽光直射、周圍熱源(如其他電氣設備)、通風不良(如密閉空間)等問題。

　　(二)深度排查：按成因優先級逐一驗證

　　1. 排除散熱系統故障

　　風機檢測：斷開電源后，手動轉動風機葉輪，檢查是否卡滯;用萬用表測量風機繞組電阻(三相阻值應平衡，偏差≤5%);通電測試風機風速(可借助風速儀，標準≥10m/s);

　　風道清理：拆除外殼防塵網，用壓縮空氣(壓力≤0.3MPa)吹掃繞組表面、鐵芯縫隙及散熱通道積塵，重點清理風機進風口濾網;

　　冷卻方式確認：若為 AF 冷卻，檢查溫控器風機啟停邏輯(通常繞組溫度≥100℃啟動，≤70℃停止)，避免因溫控設定錯誤導致風機未啟動。

　　2. 驗證負載與接線問題

　　負載均衡性調整：聯系低壓配電運維人員，核查單相負載分布(如照明、空調等)，將過重負載轉移至其他相，使三相電流偏差控制在 5% 以內;

　　接線緊固檢查：停電后，用扭矩扳手重新緊固高低壓接線端子(銅排連接扭矩按 M12 螺栓≥25N?m 標準執行)，清除端子表面氧化層并涂抹導電膏;

　　繞組直流電阻測試：采用雙臂電橋測量三相繞組直流電阻，若同相各分接間偏差>1%、相間偏差>2%，說明繞組存在接觸不良或斷線隱患。

　　3. 檢測內部絕緣與繞組狀態

　　局部放電測試：采用脈沖電流法，施加 1.3 倍額定電壓，若局部放電量>10pC(SCB14 標準限值)，可能存在匝間短路;

　　絕緣電阻測試：用 2500V 搖表測量各相繞組對地絕緣電阻，若某相阻值較其他相低 50% 以上，提示絕緣破損;

　　紅外熱成像檢測：在滿載運行時，用紅外熱像儀掃描繞組表面，若出現點狀、條狀高溫區(溫度>120℃)，可定位至具體故障點(如匝間短路點、導線接頭虛焊點)。

　　4. 排查鐵芯與結構缺陷

　　鐵芯接地檢測：測量鐵芯接地電流(正常≤100mA)，若超標則存在多點接地;斷開接地片后，用搖表測量鐵芯對地絕緣，查找接地部位(如硅鋼片邊緣毛刺搭接、異物搭接);

　　疊片與支撐檢查：停電后拆除低壓繞組外罩，檢查鐵芯疊片是否松動(可聽敲擊聲，清脆為正常，沉悶為松動);查看繞組與鐵芯間的絕緣撐條是否移位、斷裂，確保風道間距≥50mm。

　　5. 校準溫控與傳感系統

　　傳感器校驗：拆卸溫度傳感器(通常為鉑電阻 PT100)，用標準電阻箱模擬不同溫度信號，核對溫控器顯示值(偏差應≤±2℃);

　　布線檢查：排查傳感器信號線是否與強電電纜并行敷設，避免電磁干擾導致溫度誤報，信號線應采用屏蔽線并單端接地。

　　三、針對性處理措施

　　(一)即時應急處理

　　若因負載不均導致溫度不平衡，立即降低異常相負載(可斷開部分非關鍵單相負載)，使三相電流趨于平衡;

　　若風機故障，緊急切換至備用風機(若有)，或降容運行(自然風冷時降容 30%)，避免溫度持續升高;

　　若發現局部高溫(>150℃)或絕緣異味，立即停運變壓器，切斷高低壓電源，防止故障擴大。

　　(二)常規故障處理

　　故障類型

　　處理方法

　　風機故障

　　更換同型號風機(需匹配風量、電壓等級)，重新接線并測試轉向與風速

　　接線松動

　　打磨端子氧化層，涂抹導電膏后按標準扭矩緊固，復測直流電阻確保平衡

　　風道堵塞

　　徹底吹掃積塵，更換破損防塵網，清理周圍遮擋物，改善通風條件

　　匝間短路 / 絕緣破損

　　返廠檢修：拆除繞組，更換破損絕緣層，重新繞制并進行真空干燥、VPI 浸漬處理

　　鐵芯多點接地

　　打磨硅鋼片毛刺，清除異物，重新緊固疊片，復測接地電流≤100mA

　　溫控誤報

　　更換故障傳感器，校準溫控器，重新布線并做好屏蔽接地

　　四、長效預防與運維建議

　　定期巡檢優化：

　　每月檢查冷卻風機運行狀態、風道清潔度，每季度測量三相電流與接線端子溫度;

　　每半年進行一次絕緣電阻測試，每年開展紅外熱成像檢測與局部放電測試。

　　負載管理規范：

　　低壓配電設計時確保三相負載均衡分配，避免單相長期過載(負載率≤80% 額定負載);

　　新增負載時同步核查三相平衡度，偏差超 10% 立即調整。

　　環境與散熱保障：

　　變壓器安裝區域保持通風良好，避免陽光直射，周圍 1m 內無遮擋物與熱源;

　　強迫風冷型變壓器每 2 年更換一次防塵網，每年對風機軸承加注潤滑脂。

　　備件與應急準備：

　　儲備同型號冷卻風機、溫度傳感器等易損件，確保故障時快速更換;

　　定期開展溫度異常應急演練，明確停運、檢修流程與責任人。
