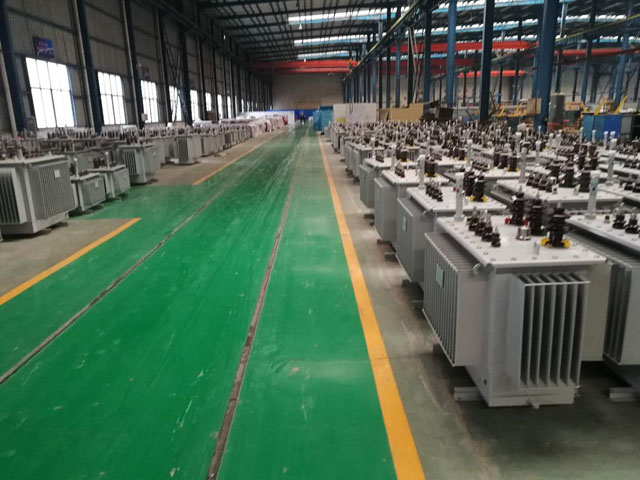

50KVA油浸式變壓器是新型的節能產品，空載損耗、負載損耗均明顯下降，達到國內先進水平。50KVA油浸式變壓器采用波紋式油箱，全密封結構。變壓器油與周圍空氣完全隔離，不會降低絕緣強度，從而避免絕緣材料的老化，提高產品的使用壽命。用戶使用時不用維護，節省維護費用。該系列產品具有增加供電能力、保證電壓質量、降低電網的電能損耗、節省電網的建設費用、性能優良、免維護等特點。是新一代的節能環保產品。

　　50KVA油浸式變壓器結構特征：

　　◆鐵芯

　　鐵芯選用高導磁晶粒取向冷軋硅鋼片。鐵芯為心式鐵芯，全斜接縫迭積式鐵芯，其鐵芯柱為級階梯的圓

　　截面，鐵軛與鐵芯為等截面。

　　◆繞組

　　繞組采用瓦楞油道，不浸漆工藝，緊縮帶綁扎;繞組均為同心式線圈：高壓繞組具有對應分電壓要求的

　　抽頭，引至分接開關上，開關安裝在箱蓋上，且需切斷電源后方可變換分接電壓。

　　◆安全保護裝置

　　①30～2000kVA變壓器裝有壓力釋放閥

　?、诟鶕脩粜枨罂砂惭b具有報警和跳閘端子的氣體繼電器

　　◆油溫測量裝置

　?、僮儔浩骶b有玻璃溫度計的管座，管座設在油箱頂部，伸入油內1 2 0±1 0 m m;

　　②800～2000kVA變壓器裝有雙金屬溫度計;

　　◆變壓器油箱

　　變壓器油箱由波紋壁構成，表面采用粉塵噴涂、漆膜牢固。波紋散熱片不但具有冷卻功能而且具有“呼

　　吸”功能，波紋散熱片的彈性可補償因溫度升降而引起的變壓器器體積的變化。因此全密封變壓器沒有

　　儲油柜，降低了變壓器整體高度。

　　◆變壓器在封裝時采用真空注油工藝，完全去除了變壓器中的潮氣，變壓器油不與空氣接觸.有效的防

　　止氧氣和水分侵入變壓器而導致變壓器絕緣性能下降和變壓器油老化的可能因此不必定期進行油樣實驗

　　產品簡述

　　安全，難燃防火，無污染，可直接安裝在負荷中心。

　　免維護、安裝簡便、綜合運行成本低。

　　防潮性能好，可在濕度下正常運行，停運后不經預干燥即可投入運行

　　損耗低，局部放電量低、噪音小、散熱能力強，強迫風冷條件下可以150%額定負載運行。

　　配備有完善的溫度保護控制系統，為變壓器安全運行提供可靠保障。

　　可靠性高。據對已經投入運行的產品的運行研究，產品的可靠性指標已經達到國際先進水平。

　　功能特點

　　安全，難燃防火，無污染，可直接安裝在負荷中心。

　　免維護、安裝簡便、綜合運行成本低。
